Niveausensoren
Niveausensoren zijn essentiële meetinstrumenten voor het detecteren en monitoren van vloeistoffen, vaste stoffen of granulaten in tanks, silo’s en leidingen. Ze zorgen voor proceszekerheid, voorkomen overlopen of drooglopen en helpen bij het optimaliseren van productieprocessen. Er zijn diverse meetprincipes beschikbaar, zoals capacitief, hydrostatisch, geleidend, radar, en optisch – elk geschikt voor specifieke toepassingen en media. Of het nu gaat om een eenvoudige eindschakeling of continue niveaumeting, niveausensoren bieden een betrouwbare oplossing voor elke industrie.
EGE Elektronik en andere fabrikanten bieden een breed assortiment niveausensoren die geschikt zijn voor standaardtoepassingen, hygiënische omgevingen of zelfs explosiegevaarlijke zones (ATEX).
Toepassingen van niveausensoren
Niveausensoren worden gebruikt in uiteenlopende sectoren en processen. Enkele typische toepassingen zijn:
- Watervoorziening en afvalwaterbehandeling: controle van watertanks, regenwateropvang, pompputten.
- Voedingsmiddelenindustrie: niveaumeting in opslagtanks van vloeistoffen of poeders, CIP/SIP-bestendige sensoren voor hygiënische processen.
- Chemische en farmaceutische industrie: detectie van agressieve vloeistoffen, zuren of oplosmiddelen met ATEX-certificering.
- Olie en gas: niveaubewaking in opslagtanks, detectie van lekkages of overloop.
- Machinebouw en automatisering: compacte sensoren voor beperkte inbouwruimte of snelle schakelmomenten.
- Agrarische sector: niveaudetectie in voersilo’s, mesttanks of irrigatiesystemen.
Productcategorieën niveau sensoren
Binnen het brede aanbod van niveausensoren zijn er verschillende productcategorieën die elk ontworpen zijn voor specifieke toepassingen en omstandigheden. Zo zijn er microwave level sensoren, die contactloos meten en uitstekend presteren in extreme procesomgevingen met hoge temperaturen of druk. Capacitieve level sensoren bieden een betrouwbare oplossing voor het detecteren van zowel vloeistoffen als vaste stoffen, zelfs door niet-metalen wanden heen. Voor visuele of snelle detectie zijn er optische level sensoren, terwijl geleidend compacte sensoren vooral geschikt zijn voor geleidende vloeistoffen zoals water of zuren.
Voor continue metingen in open of gesloten tanks is een hydrostatische niveaumeter een veelgebruikte keuze. In omgevingen met explosiegevaar zijn ATEX niveau sensoren essentieel vanwege hun veilige werking onder risicovolle omstandigheden. Daarnaast zijn er niveau-eindschakelaars voor het detecteren van minimale of maximale niveaus in een tank, en algemene level sensoren die een breed toepassingsgebied bestrijken. Voor de voedingsmiddelen- en farmaceutische industrie zijn er bovendien hygiënische niveausensoren, die ontworpen zijn volgens de strengste normen voor reiniging en veiligheid.
Klik door om direct de producten binnen deze categorie te bekijken en de juiste krimpkous voor uw toepassing te vinden.

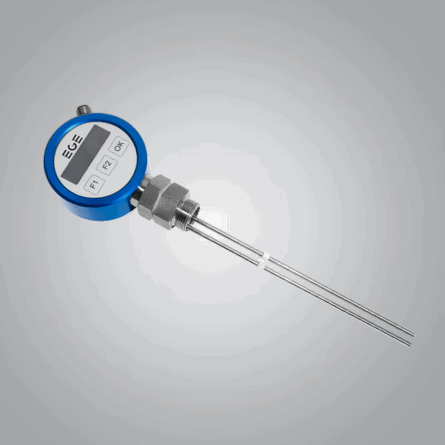

Microwave niveausensoren meten contactloos via radar- of microgolftechnologie, ideaal voor veeleisende of gesloten tanks met vaste stoffen of vloeistoffen.

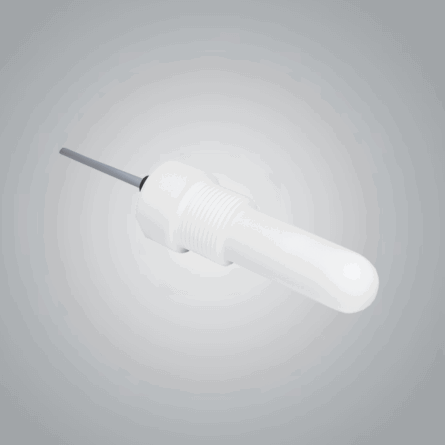

Capacitieve niveausensoren detecteren het vulniveau van vaste of vloeibare media via veranderingen in elektrische capaciteit, geschikt voor vele industriële toepassingen.

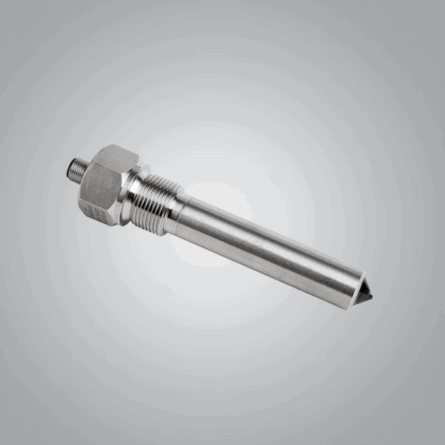

Optische niveausensoren gebruiken infrarood licht om vloeistofniveaus betrouwbaar en snel te detecteren, vaak toegepast in compacte of hygiënische installaties.

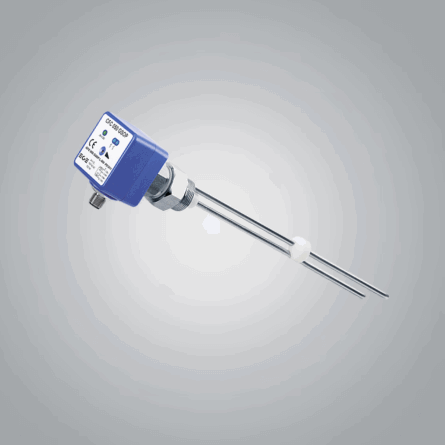

Geleidende sensoren bepalen het vloeistofniveau via elektrische geleiding tussen elektrodes, vooral geschikt voor geleidende media zoals water of zuren.

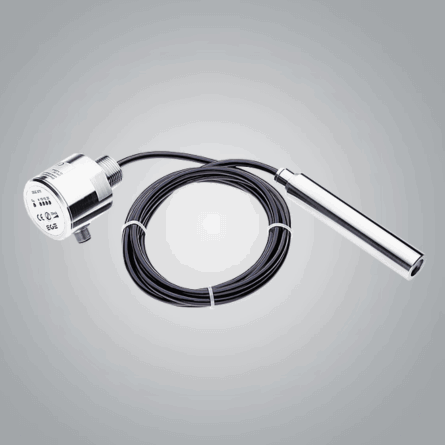

Hydrostatische sensoren meten vloeistofniveaus op basis van drukverschil, robuust en nauwkeurig voor tanks, reservoirs en open containers.

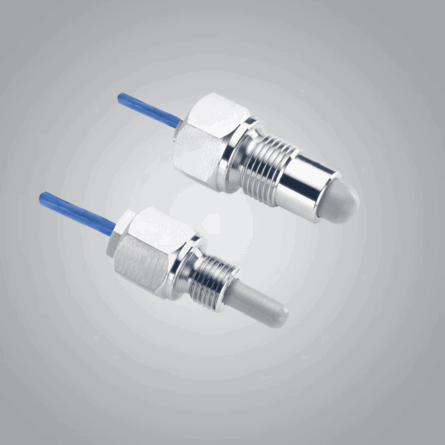

ATEX-gecertificeerde niveausensoren zijn ontworpen voor gebruik in explosiegevaarlijke omgevingen, zoals chemie, olie en gas of silo’s met stof.

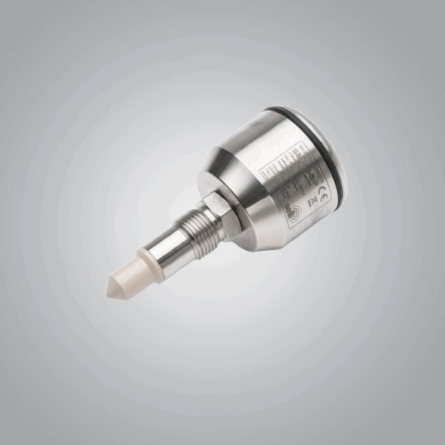

Niveau-eindschakelaars geven een betrouwbaar schakelpunt bij een bepaald niveau, ideaal als overvulbeveiliging of droogloopbescherming.

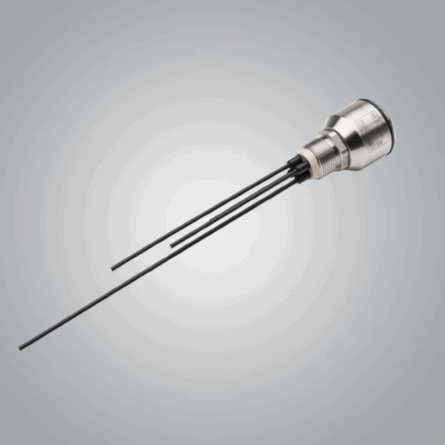

Levelsensoren meten nauwkeurig het vulniveau van vloeistoffen of bulkgoederen en zijn beschikbaar in diverse meetprincipes voor uiteenlopende toepassingen.

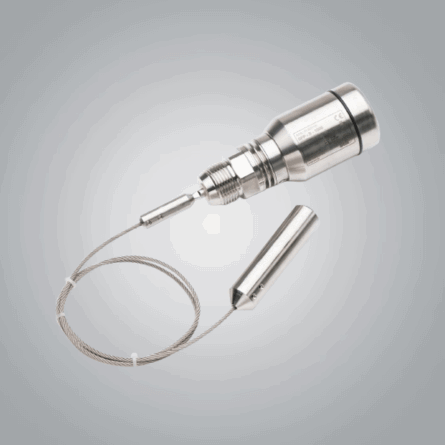

Hygiënische niveausensoren zijn CIP/SIP-bestendig en speciaal ontworpen voor toepassingen in de voedingsmiddelen-, farmaceutische en drankenindustrie.
Accessoires voor niveausensoren omvatten M12-connectoren, kabels en bevestigingsmaterialen voor een betrouwbare aansluiting en eenvoudige, veilige montage.
Veelgestelde vragen over sensoren
M12 stekkers of vaste kabels (diverse lengtes en materialen zoals PVC of FEP)
Speciale kabels op aanvraag mogelijk voor extreme omstandigheden
Ja. Veel EGE sensoren zijn voorzien van een gele LED die de schakelstatus aangeeft – handig voor installatie en troubleshooting.
Ja:
- Kortsluitbeveiliging: voorkomt schade bij kortsluiting
- Overstroombeveiliging: grijpt in bij te hoge stroom (> grenswaarde)
- Omkeerpolaire beveiliging: beschermt de sensor bij verkeerd aangesloten voeding
Bij het inschakelen van de voedingsspanning onderdrukt de sensor tijdelijk het uitgangssignaal (blokkering van het schakelsignaal).
- Voorkomt foutieve metingen bij het opstarten
- Verhoogt de betrouwbaarheid van het systeem
Het schakelpunt kan maximaal 15% afwijken over het hele toegestane temperatuurbereik.
Temperatuur van de vloeistof heeft géén invloed.
De sensor is ontworpen voor werking binnen een gespecificeerd temperatuurbereik (ambient temperature).
De current consumption is het maximale stroomverbruik van de sensor zonder aangesloten belasting (no-load). Dit is belangrijk bij stroomvoorziening en batterijgevoede toepassingen.
De herhalingsnauwkeurigheid (repeating accuracy) van EGE sensoren ligt binnen ±3% van de effectieve schakelafstand, wat zorgt voor betrouwbare metingen bij herhaald onderdompelen.
Hysteresis is het verschil tussen het inschakelpunt (bij onderdompelen) en het uitschakelpunt (bij verwijderen).
- Zorgt voor stabiel gedrag bij trillingen of temperatuurwisselingen
- EGE sensoren: typisch 10%–15% van de effectieve schakelafstand
- Maximaal volgens EN 60947-5-2: 20%
| Parameter | Betekenis | Bereik |
|---|---|---|
| sp – Nominaal schakelpunt | Fabrieksinstelling zonder externe invloeden | Exacte waarde |
| sr – Effectief schakelpunt | Werkelijke schakelafstand bij 23 °C en nominale spanning | 90%–110% van sp |
| su – Bruikbare schakelafstand | Onder alle toelaatbare temperaturen en spanningen | 80%–120% van sr |
| sa – Gegarandeerd schakelpunt | Minimale gegarandeerde schakelafstand onder alle invloeden | 0%–72% van sp |
Het switching point (schakelpunt) is de afstand waarbij de sensor schakelt zodra de vloeistof de tip bereikt en enkele millimeters verder.
- Het schakelpunt wordt negatief genoteerd (bijv. –8 mm).
- Het is afhankelijk van het soort vloeistof én de geleidbaarheid.
- Vloeistoffen met een hoger watergehalte verhogen het schakelpunt aanzienlijk.
Een capacitatieve niveausensor detecteert het vloeistofniveau door veranderingen in de diëlektrische constante (ε) van het omgevingsmedium. De sensor reageert op:
- Geleidende materialen
- Niet-geleidende materialen met een diëlektrische constante groter dan 1.8
Wanneer de sensortip in vloeistof wordt ondergedompeld, verandert de capaciteit en wordt een schakelsignaal geactiveerd.
