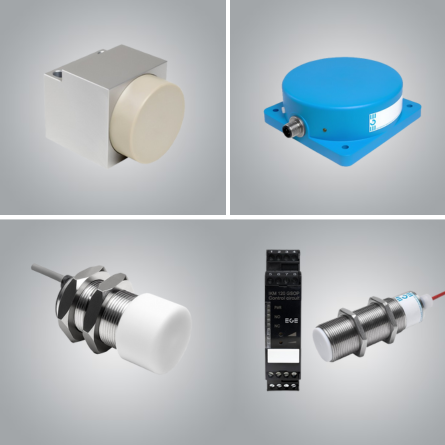

Industriële inductieve naderingsschakelaars
Inductieve naderingsschakelaar werkt met een hoogfrequent oscillerend circuit dat door middel van een spoel een wisselend elektromagnetisch veld op het actieve sensoroppervlak creëert. Wanneer een metalen voorwerp dit veld nadert, treedt er een demping op in het oscillerende circuit. Als deze demping een drempelwaarde overschrijdt, wordt een schakelsignaal gegenereerd.
De werkafstand is de afstand tussen een object en het actieve sensoroppervlak waarop een schakelsignaal wordt gegenereerd. De werkafstand is afhankelijk van de diameter van de spoel. Daarom zijn grotere sensoren nodig voor langere werkafstanden. Bij sommige EGE-sensoren is de werkafstand instelbaar.
Als een metalen voorwerp slechts een deel van het wisselende veld dempt, neemt de werkafstand af; een groter object verhoogt het. De volgende geschatte waarden zijn afgeleid van een standaard rechthoekige meetplaat van staal ST 37 met een randlengte die overeenkomt met de diameter van de sensorspoel of driemaal de nominale werkafstand, afhankelijk van welke groter is.
Productcategorieën inductieve naderingsschakelaar
En klik door om direct de producten hiervan te zien.
Metalen behuizing naderingssensoren
o.a. klimaatbestendig, PTFE gecoat en schokbestendig
Polar series DC
Temperatuur bereik van -55°C tot -80°C

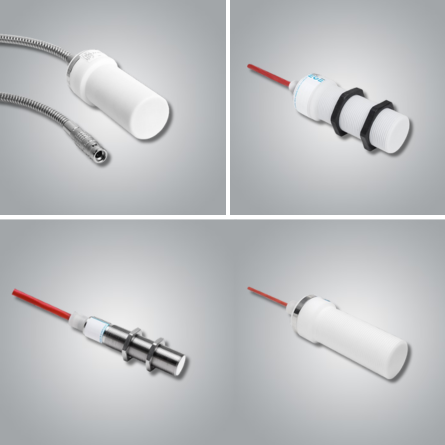

Tropical Series
Temperatuur bereik van -25°C tot +120°C

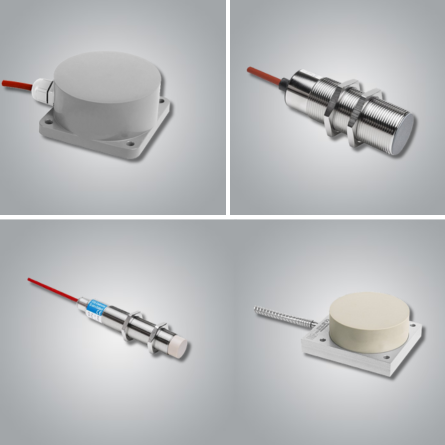

Hoge temperaturen naderingssensor
Bestand tegen temperaturen tot +250°C

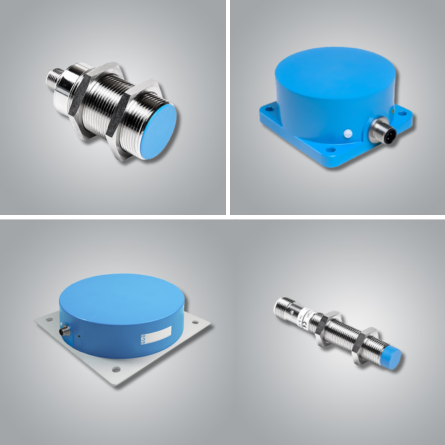

Veeleisende omgevingen
Schakelafstand van2 tot 140mm

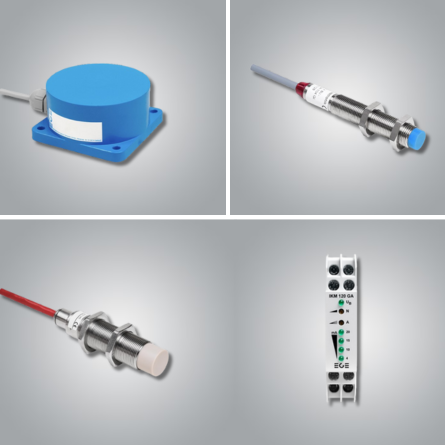

Analoge uitganssignaal
Naderingssensoren met 0-10V of 4-20mA

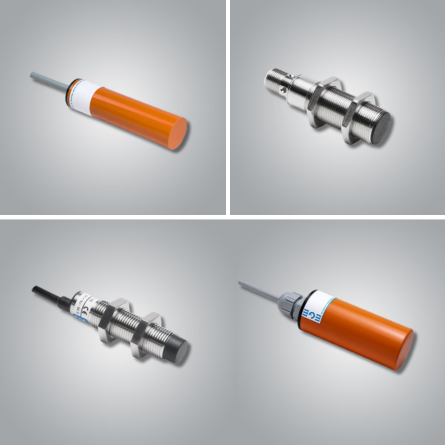

Standaard uitvoering
Sensoren volgens Euronorm
Speciale functies
o.a. oppervlakte, offshore en wasbestendige sensoren

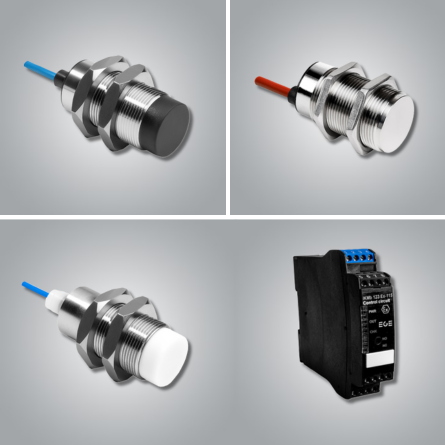

ATEX naderingsensoren
Voor zone 0/20 of 2/22
Techniek en Applicatie
Montage
Voor inbouwmontage kan de sensor tot aan zijn actieve meetgedeelte in metaal worden ingebouwd zonder dat de kenmerken van de oppervlak ervan veranderen. Voor niet-inbouwmontage er moet rekening worden gehouden met een metaalvrije zone rond de sensor. Een vrije zone naar het materiaal tegenover de sensor moet voor alle sensoren worden gehandhaafd.
Schakelstroom
Deze stroom geeft de maximale langdurige stroom voor de schakeluitgang van de sensor bij een omgevingstemperatuur van 25 ºC en ohmse belasting. Bij een verhoogde omgevingstemperatuur neemt de stroombelastbaarheid af. Bij analoge uitgangen moeten de in de betreffende technische gegevens vermelde grenswaarden en met name de toegestane waarden voor weerstandsbelastingen in acht worden genomen.
Kortsluitingsbeveiliging
De kortsluitbeveiliging beveiligt de sensor tegen vernieling door kortsluiting op de uitgang. Na het verhelpen van de storing wordt de uitgang weer geactiveerd. Waar een maximale overbelastingsstroom wordt vermeld, mag deze niet worden overschreden.
Spanningsval Ud
De spanningsval ontstaat bij de interne weerstand van halfgeleiderelementen, die zich in het stroompad van de uitgang bevinden. Het is afhankelijk van de belastingsstroom en wordt verklaard volgens EN 60947-5-2 voor een gemiddelde stroom van 50 mA.
Reststroom Ir
De lekstroom vloeit in het belastingstroomcircuit wanneer de uitgang is geblokkeerd. Bij het parallel schakelen van sensoren moet rekening worden gehouden met de lekstroom.
Elektromagnetische compatibiliteit EMC
De EMC-klasse is een maat voor de ruisimmuniteit van de sensor tegen externe elektrische en magnetische invloeden. De informatie is gebaseerd op de norm EN 61000-6-2.
Toepassingen inductieve naderingsschakelaar:
Marktsegmenten voor inductieve naderingsschakelaar
Een overzicht:
Bouw & infrastructuur
Energie & Utiliteit
Elektro- & Installatietechniek
Industriële machines
Luchtvaart
Olie & Gas
Scheepvaart en voor de kust
Automotive
