SolderSleeve soldeerverbindingen van TE Connectivity RAYCHEM

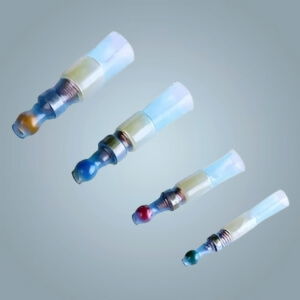

SolderGrip eindconnectoren

SolderGrip eindconnectoren van TE Connectivity RAYCHEM kunnen worden gebruikt om verzegelde of niet-verzegelde verbindingen te maken. In een enkele stap solderen, isoleren, inkapselen en  zorgen voor trekontlasting van een breed scala aan draadmaten.

TE Connectivity Raychem SolderGrip is een innovatief verbindingsoplossing voor het solderen van draadeinden aan kabels zonder dat daarbij een speciale soldeervaardigheid of gereedschap vereist is. Het is ontworpen om de efficiëntie en betrouwbaarheid van draadverbindingen te verbeteren, vooral in omgevingen waar traditionele soldeermethoden moeilijk of onpraktisch zijn.

De SolderGrip-connectoren zijn ontworpen om te werken met een verscheidenheid aan draaddiameters en kabeltypes, inclusief gevlochten en massieve kabels. De connector bestaat uit een koperen buis die is gevuld met een speciaal soldeer dat bij verhitting smelt en zich aan de draad hecht. Wanneer de draad in de connector wordt gestoken, smelt het soldeer en verbindt het draadeinde met de koperen buis.

Een van de belangrijkste voordelen van de SolderGrip-connectoren is dat ze een snelle en eenvoudige manier bieden om betrouwbare draadverbindingen te maken zonder het gedoe van traditioneel solderen. Dit is vooral handig in situaties waarin de ruimte beperkt is en het moeilijk is om een soldeerbout te gebruiken.

Bovendien elimineert de SolderGrip-technologie de noodzaak van schroefdraad of krimpconnectoren, die minder betrouwbaar kunnen zijn en vatbaar zijn voor corrosie en trillingen. Dit vermindert het risico op storingen en verbetert de algehele prestaties van de verbinding.

RAYCHEM SolderGrip productseries

En klik door om direct de producten hiervan te zien.

Product serie

Maximale draadtemperatuur

Applicatie

SGRP 125°C Spatwaterdicht
SGRS-X-58 125°C Geseald
SGRS 125°C Geseald

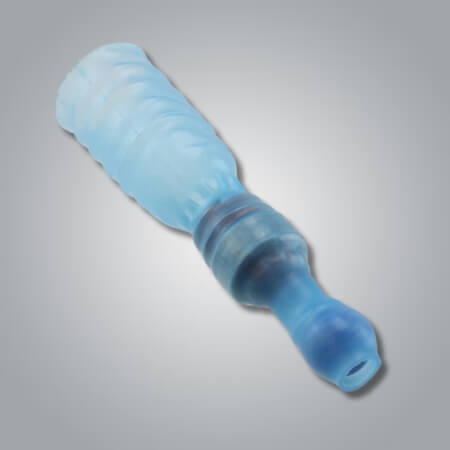

Productoverzicht RAYCHEM SGRP

En klik door om direct de producten hiervan te zien.

Artikelnummer

Lengte

Diameter

Draadlengte

Kleur

SGRP-1 34.8mm 2.9mm 0.7-2.4mm² Groen
SGRP-2 34.2mm 3.7mm 2.0-4.0mm² Rood
SGRP-3 41.0mm 5.1mm 3.5-8.0mm² Blauw
SGRP-4 42.0mm 6.8mm 7.5-12.0mm² Geel

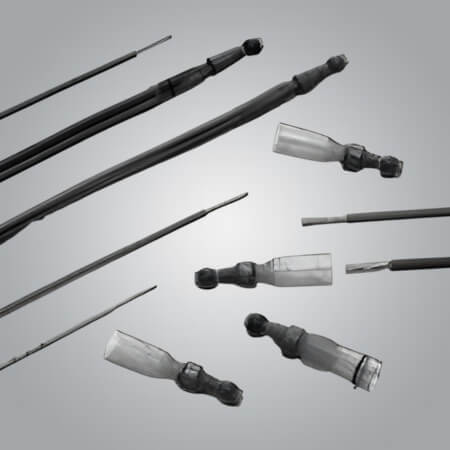

Productoverzicht RAYCHEM SGRS-X-58

En klik door om direct de producten hiervan te zien.

Artikelnummer

Lengte Diameter Draadlengte Kleur
SGRS-1-58 34.8mm 3.4mm 0.7-2.4mm² Groen
SGRS-2-58 34.2mm 4.8mm 2.0-4.0mm² Rood
SGRS-3-58 42.0mm 7.3mm 3.5-8.0mm² Blauw
SGRS-4-58 41.5mm 9.1mm 7.5-12.0mm² Geel

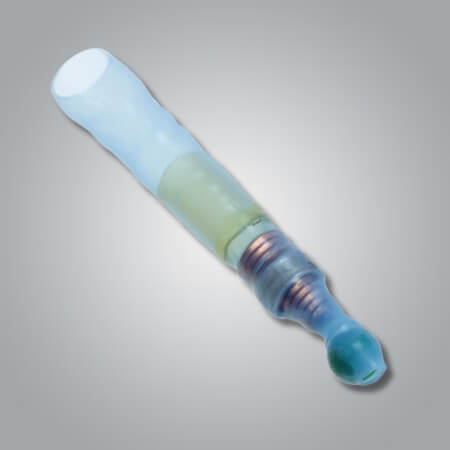

Productoverzicht RAYCHEM SGRS

En klik door om direct de producten hiervan te zien.

Artikelnummer

Lengte

Diameter

Draadlengte

Kleur

SGRS-1 34.8mm 3.4mm 0.7-2.4mm² Groen
SGRS-2 34.2mm 4.8mm 2.0-4.0mm² Rood
SGRS-3 42.0mm 7.3mm 3.5-8.0mm² Blauw
SGRS-4 41.5mm 9.1mm 7.5-12.0mm² Geel

Installatiebenodigdheden  voor de RAYCHEM SolderGrip

Voor een juiste installatie van deze soldeerverbinders zijn de juiste verwarmingsgereedschap en reflectoren benodigd. De onderstaande tooling is geschikt voor het krimpen van de gehele soldeerverbinder-serie.

Artikelnummer

Artikelcode

Functie

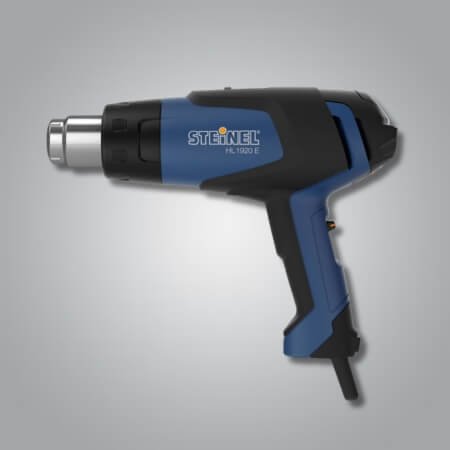

HL 1920 E Heteluchtpistool 2000W

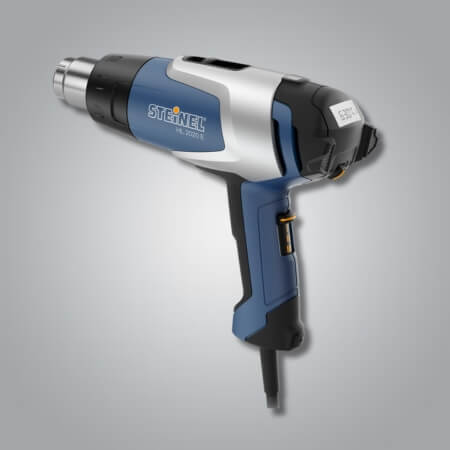

HL 2020 E Heteluchtpistool 2200W

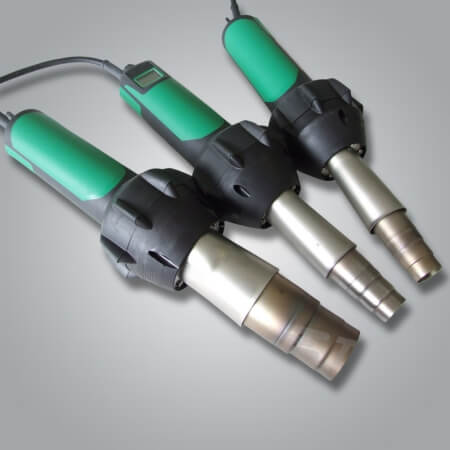

CV1981-ST-230V1600W-EU EG1114-000 Heteluchtpistool superieur 1600W

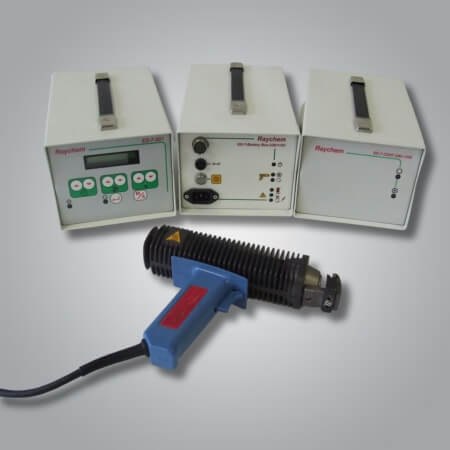

IR-1759 Miniray CV3948-000 Heteluchtpistool infrarood

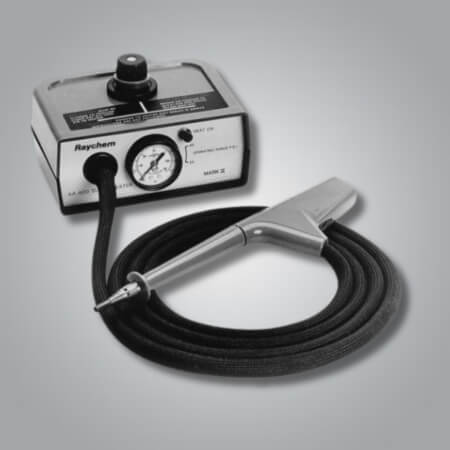

AA-400 Superheater 281917-000 Perslucht verwarming tool

Productmaterialen van de RAYCHEM SolderGrip

Serie

Materiaal

Isolatie (D-110, D1744) Door straling verknoopt, warmte krimpbaar polyvinylideenfluoride
Isolatie (B-115) Door straling verknoopt, warmte krimpbaar polyolefine
Soldeer en flux (D-110, D-1744) Soldeer : Sn63 Pb 37 Flux: ROL1 per ANSI-J-004 (RMA flux)
Soldeer en flux (B-155) Soldeer : Sn42Bi58 Flux: ROL1 per ANSI-J-004 (RA flux)
Soldeer en flux (CWT) Soldeer : Sn50 Pb32 Cd18 Flux: ROL1 per ANSI-J-004 (RA flux)
Smeltbare inzetstukken (B-155, D-1744)
Smeltbare thermoplast
