Industriële capacitieve naderingsschakelaar
Capacitieve naderingsschakelaars zijn sensoren die zonder fysiek contact objecten detecteren, ongeacht het materiaal: van vloeistoffen en vaste stoffen tot poeders en granulaten. Door hun veelzijdigheid zijn ze ideaal voor het nauwkeurig en betrouwbaar detecteren van aanwezigheden, niveaus of posities in diverse industriële omgevingen. Ze werken op basis van veranderingen in het elektrische veld en zijn instelbaar op gevoeligheid, waardoor ze breed inzetbaar zijn in automatiseringsprocessen.
Toepassingen van capacitieve naderingsschakelaars
Capacitieve naderingsschakelaars worden veel toegepast in omgevingen waar niet alleen metaal, maar ook niet-geleidende materialen zoals kunststof, glas of vloeistoffen gedetecteerd moeten worden. Dankzij hun robuustheid en onderhoudsvrije werking zijn ze geschikt voor onder meer:
- Niveaudetectie in tanks en silo’s
- Vulcontrole van flessen of verpakkingen
- Detectie van kunststof of papieren verpakkingen
- Monitoring van bulkgoederen of poeders
- Positiebewaking van bewegende onderdelen
- Aanwezigheidsdetectie bij assemblagelijnen
- Verpakkingsindustrie voor materiaalcontrole
Productcategorieën sensoren
Capacitieve sensoren detecteren objecten zonder direct contact, ongeacht materiaalsoort. Ze herkennen vaste stoffen, vloeistoffen en poeders en worden veel gebruikt voor niveaumeting, positiedetectie en aanwezigheidssignalering in industriële toepassingen.
Klik door op de producten voor meer informatie.

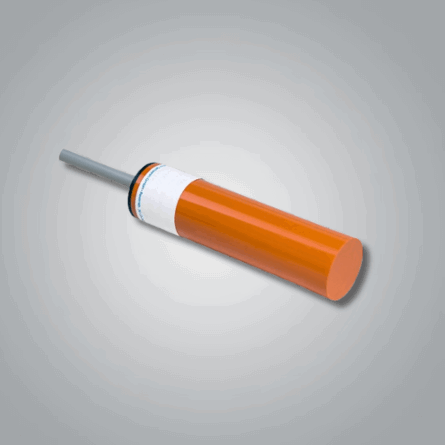

Standaard capacitieve sensoren met een diameter van 20 mm detecteren betrouwbaar vaste stoffen en vloeistoffen, ongeacht kleur of transparantie.
- Diameter : 20mm
- PNP No/NC
- Non-Flush
- M12 connector of 2 meter PVC kabel

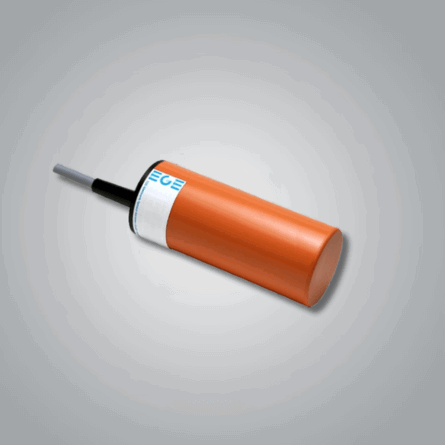

Standaard capacitieve sensoren met een diameter van 34 mm detecteren betrouwbaar vaste stoffen en vloeistoffen, ongeacht kleur of transparantie.
- Diameter : 34mm
- PNP No/NC
- Non-Flush
- M12 connector of 2 meter PVC kabel

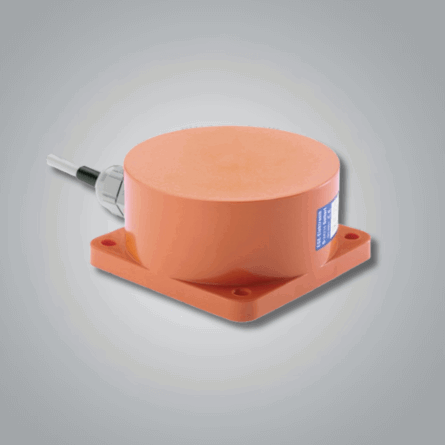

Langeafstand capacitieve sensoren detecteren objecten tot 80 mm, ideaal voor toepassingen met dikkere wanden of grotere afstanden.
- Diameter: 80mm
- 55mm Non-Flush
- PNP NO
- 2 meter PVC kabel

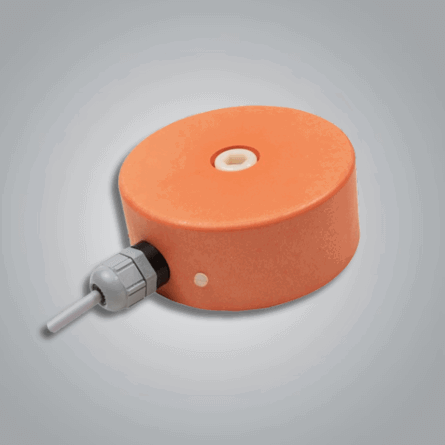

Capacitieve sensoren voor het detecteren van objecten tot 100 mm, ideaal voor toepassingen met dikkere wanden of grotere afstanden.
- Diameter: 100mm
- 70mm Non-Flush
- PNP NO
- 2 meter PVC kabel

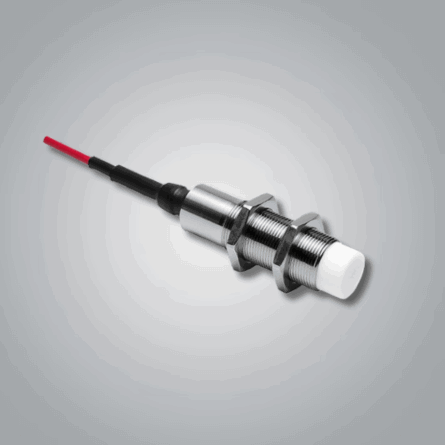

Geschikt voor temperaturen tot 250 °C. Ideaal voor toepassingen in ovens, drogers en andere extreme omgevingen. Betrouwbare detectie zonder prestatieverlies.
- -40…+200C°
- Niveau detectie
- Droogloopbeveiliging
- Werkt met een externe versterker

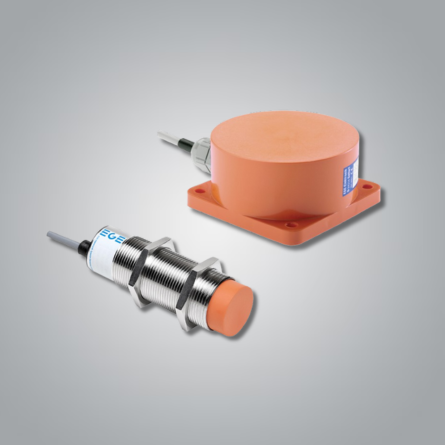

Bieden continue signaaluitvoer afhankelijk van de afstand tot het object. Perfect voor niveaumeting, positionering en nauwkeurige materiaaldetectie.
- Diameter : 80mm
- 4..20mA
- 0…80 Non-Flush
- 2 meter PVC kabel

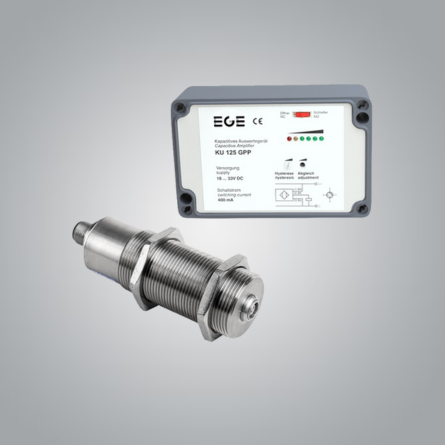

Capacitieve versterkers versterken en verwerken signalen van capacitieve sensoren. Geschikt voor flexibele montage, eenvoudige afstelling en gebruik in uiteenlopende industriële toepassingen.
- PNP NO/NC
- 1-..55DC of 24VDC
- RVS of aluminium behuizing
- LEM01 plug
Accessoires voor het aansluiten van sensoren omvatten onder andere M12-connectoren, kabels met M12-connectoren en diverse adapters. Deze onderdelen zorgen voor een betrouwbare en eenvoudige verbinding.
- M12 connectoren
- Kabel met m12 connectoren
- Bevestigingsklemmen
- Losse kabel
Veelgestelde vragen over sensoren
Ja, ze voldoen aan de EMC-norm EN 61000-6-2, wat betekent dat ze goed beschermd zijn tegen externe elektrische en magnetische invloeden. Dit maakt ze geschikt voor industriële toepassingen met veel elektromagnetische interferentie.
De reststroom (lekstroom) is een kleine stroom die blijft vloeien in het schakelsignaalcircuit, ook wanneer de sensoruitgang is geblokkeerd. Bij parallelle schakeling van sensoren moet hiermee rekening worden gehouden om foutieve signalen te vermijden.
De sensor is voorzien van een kortsluitingsbeveiliging, waardoor schade bij kortsluiting aan de uitgang wordt voorkomen. Zodra de storing is verholpen, werkt de uitgang weer normaal. Zorg er wel voor dat de maximaal toegestane overbelastingsstroom niet wordt overschreden.
De schakelstroom is de maximale stroom die de sensoruitgang continu kan leveren bij 25 ºC met een ohmse belasting. Let op: bij hogere temperaturen neemt deze capaciteit af. Bij analoge uitgangen moeten de grenswaarden voor weerstandsbelastingen strikt worden gevolgd.
Inbouwmontage: De sensor kan tot aan het actieve meetgedeelte in metaal worden gemonteerd, zonder invloed op de prestaties.
Niet-inbouwmontage: Houd een metaalvrije zone rondom de sensor aan om storingen te voorkomen.
Voor alle toepassingen geldt: een vrije zone tussen sensor en doelobject is noodzakelijk voor betrouwbare detectie.
Capacitieve sensoren detecteren objecten of materialen zonder fysiek contact, door veranderingen in het elektrische veld te meten. Ze zijn ideaal voor het detecteren van zowel geleidende als niet-geleidende materialen zoals kunststoffen, vloeistoffen, poeders en meer.
Toepassingen
capacitieve naderingsschakelaars:
Werking van capacitieve sensoren
Capacitieve naderingsschakelaar werkt met een hoogfrequent oscillerend circuit dat door middel van een condensator een elektromagnetisch veld op het actieve sensoroppervlak creëert. Wanneer een substantiële of vloeibare substantie dit veld nadert, treedt er een capaciteitsonbalans op en leidt tot een variatie van de versterking in het oscillerende circuit. Als dit versterking een drempelwaarde overschrijdt, wordt een schakelsignaal gegenereerd.
De werkafstand is de afstand tussen een object en het actieve sensoroppervlak waarop een schakelsignaal wordt gegenereerd. De werkafstand is afhankelijk van de diameter van de spoel. Daarom zijn grotere sensoren nodig voor langere werkafstanden. Bij sommige EGE-sensoren is de werkafstand instelbaar.
Als een metalen voorwerp slechts een deel van het wisselende veld dempt, neemt de werkafstand af; een groter object verhoogt het. De volgende benaderende waarden zijn afgeleid van een standaard rechthoekige meetplaat van staal ST 37 met een kantlengte die komt overeen met de diameter van de sensorspoel of driemaal de nominale werkafstand, afhankelijk van welke groter is.
