Capacitieve niveausensoren
Capacitieve niveausensoren werken volgens het principe van diëlektrische meting. De sensor bevat een meetsonde met een elektrode in de tip, die continu de diëlektrische constante van de omgeving monitort. Zodra een medium de ruimte rond de elektrode vult, verandert het diëlektrisch evenwicht. Deze verstoring activeert een schakelcommando in het apparaat.
De gevoeligheid van de sensor is instelbaar via een ingebouwde potentiometer, waardoor deze geschikt is voor het meten van materialen met uiteenlopende bulkdichtheden en diëlektrische eigenschappen. Voor een betrouwbare werking is aarding essentieel: metalen of met metaal beklede vaten moeten geaard worden. Bij kunststof vaten met geleidende inhoud geldt hetzelfde. Voor niet-geleidende materialen in kunststof containers kan een geaarde metalen band aan de buitenzijde als tegenelektrode dienen.
Toepassingen van capacitieve niveausensoren
Capacitieve niveausensoren zijn veelzijdig inzetbaar voor:
- Detectie van vaste stoffen en vloeistoffen met variërende diëlektrische eigenschappen
- Industriële processen waarbij betrouwbare niveaubewaking cruciaal is
- Opslagtanks van kunststof of metaal, inclusief moeilijke media zoals poeders, granulaten en stroperige vloeistoffen
- Situaties waarin directe mediacontact met een sensor vereist is, ook bij extreme temperaturen of drukken
Productcategorieën niveau sensoren
Ons assortiment capacitieve niveausensoren biedt oplossingen voor een breed scala aan industriële toepassingen. Van compacte modellen met PTFE- of RVS-behuizing tot sensoren voor extreme temperaturen en drukken. Met varianten in G-schroefdraad, analoge uitvoeringen (4–20 mA), sensoren geschikt voor cryogene media, en opties met externe versterkers, vindt u altijd de juiste sensor voor nauwkeurige en betrouwbare niveaudetectie, zelfs onder de meest uitdagende omstandigheden.
Klik door om direct de producten binnen deze categorie te bekijken en de juiste krimpkous voor uw toepassing te vinden.

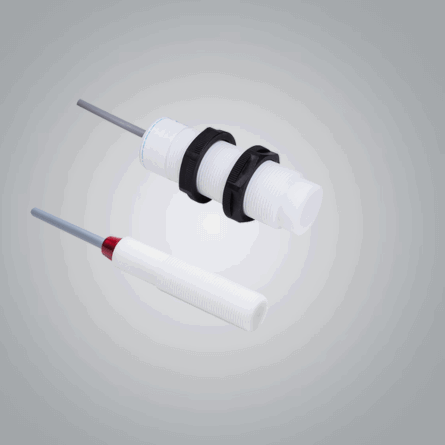

Compacte sensor met chemisch bestendige PTFE behuizing, ideaal voor kleine ruimtes en agressieve media.
- M14x1 of M30x1,5
- PNP NO/NC
- -25…+75°C
- 2 meter PVC kabel

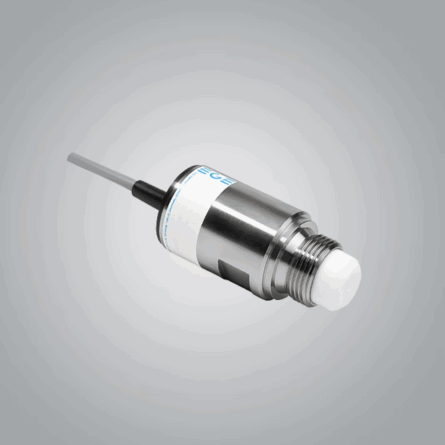

Robuuste sensor met G3/4 schroefdraad, PTFE of RVS behuizing, geschikt voor universele toepassingen.
- G3/4
- PNP No/NC
- -25…+75°C
- 2 meter PVC kabel

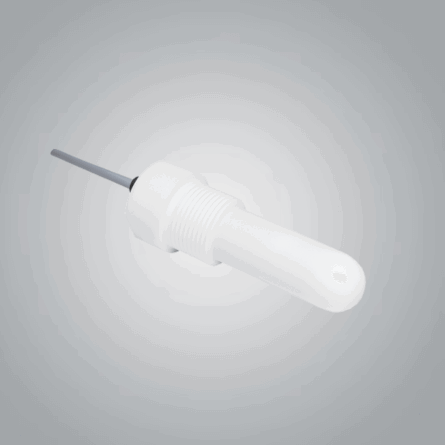

Volledig PTFE behuizing voor corrosieve vloeistoffen, met robuuste G1 schroefdraad aansluiting.
- G1
- NO/NC of schakelcontact
- -25…+75°C
- 2 meter PVC kabel

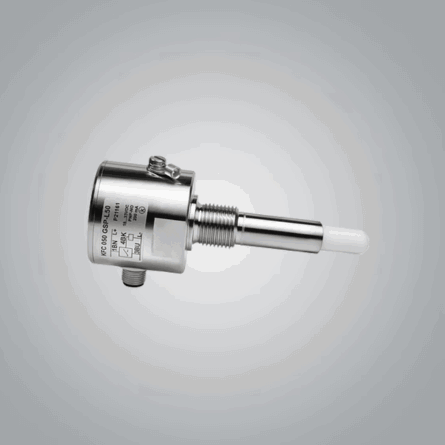

Hygiënisch en sterk: RVS behuizing met chemisch bestendige PTFE tip, geschikt voor food en pharma.
- G1/2
- NO
- Sensor tip : -25…+120°C
- Behuizing : -25…+75°C

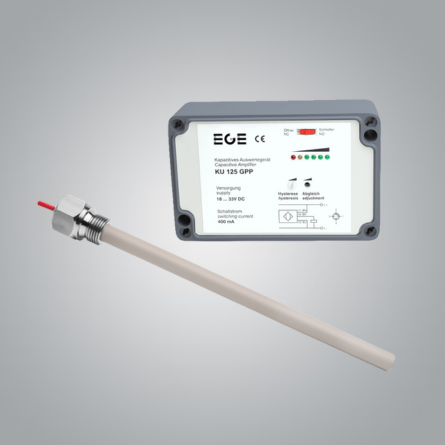

Hoge temperatuur sensor met analoge 4-20mA uitgang voor nauwkeurige niveaumeting tot 200°C.
- 100 of 200mm
- 4..20mA via versterker
- -35…+200°C
- 2 meter PTFE kabel

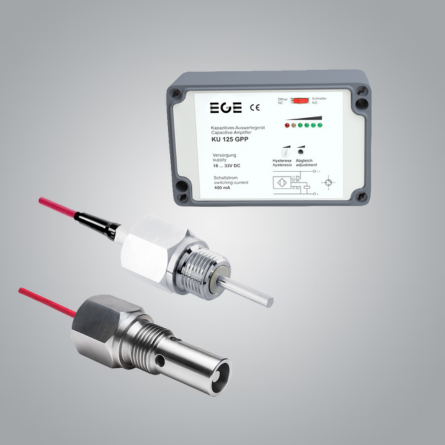

Speciaal voor cryogene toepassingen, meet nauwkeurig bij temperaturen tot -230°C voor vloeibare gassen en gekoelde korrels
- PNP NO/NC
- Signaal via versterker
- RVS behuizing
- 2 meter PTFE kabel

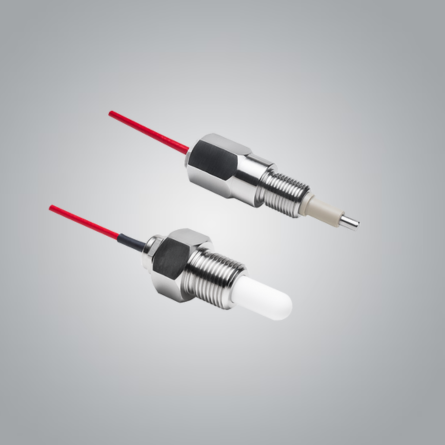

Niveausensor voor industriële processen tot 200°C en 30 bar, uitgevoerd in chemisch bestendig PTFE of robuust PEEK materiaal.
- G1/4 of G1/2
- Signaal via versterker
- PTFE/Peek
- 2 meter PTFE kabel

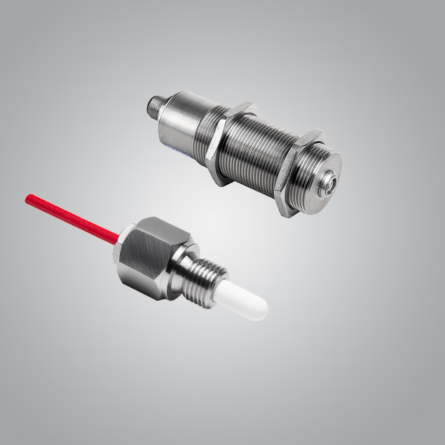

level sensor voor industriële processen tot 200°C en 30 bar, met keramische behuizing en aansturing via een externe versterker.
- PNP NO/NC
- Signaal via versterker
- -35…+200°C
- 2 meter PTFE kabel

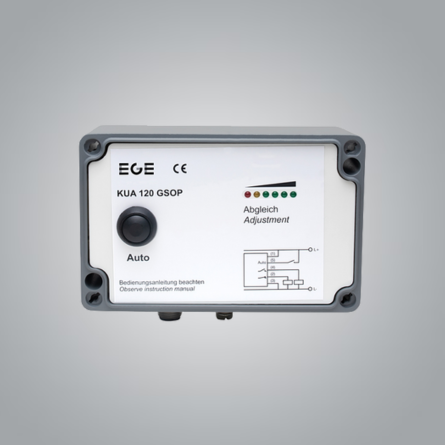

Versterkers voor capacitieve sensoren, ideaal bij lange kabels of lastig bereikbare meetpunten.
- KU 120 GPP-24
- KU 125 GPP
- KU 120 GI
- KUA 120 GSOP
Installatie voorschriften
Een correcte installatie van niveausensoren is essentieel voor een nauwkeurige en betrouwbare werking. Bij montage aan de zijkant van een tank moet de sensorpunt volledig in het vat steken. Om ophoping van materiaal te voorkomen, is het aanbevolen om korte sensoren onder een hoek van circa 20° te plaatsen. Bij staafvormige sensoren is het belangrijk dat de sensorpunt vrij blijft van zijdelingse krachten, die kunnen optreden bij plaatsing nabij vulopeningen of roerwerken.
Zorg ervoor dat het gebruikte materiaal voor behuizing en afdichtingen geschikt is voor de specifieke toepassing. Voor verzonken montage mag het sensoroppervlak gelijk liggen met het omliggende materiaal zonder invloed op de werking. Bij niet-verzonken plaatsing moet er een metaalvrije zone rondom de sensor blijven en voldoende afstand worden gehouden tot tegenoverliggende materialen, conform EN 60947-5-2.
Montage-instructies en plaatsing
Bij het naast elkaar installeren van meerdere sensoren is het belangrijk om onderlinge interferentie te voorkomen. Voor capacitieve sensoren geldt dat de minimale zijdelingse afstand ten minste tweemaal de sensor-diameter moet zijn. Bij grotere afstanden, bijvoorbeeld acht keer de diameter, is geen wederzijdse beïnvloeding te verwachten. Sensoren die tegenover elkaar worden geplaatst, dienen minstens acht keer de nominale schakelafstand van elkaar verwijderd te zijn.
Schroefdraad en afdichting
De schroefdraad van de sensoren is vervaardigd volgens DIN ISO 228-1, tolerantieklasse B, en aangeduid als (G) of (“). Wanneer verschillende draadtypes worden gecombineerd, bijvoorbeeld met een binnendraad volgens DIN ISO 229, moet deze worden aangepast met een draadtap. PTFE-sensoren mogen uitsluitend met de hand worden vastgedraaid om beschadiging van de schroefbus te voorkomen. De gebruikte afdichtingen zijn standaard van PTFE, NBR, FPM of AFM. Voor toepassingen met temperaturen boven 100 °C of hoge druk zijn speciale afdichtingen vereist.
Elektrische aansluiting
Bij seriële aansluiting van twee- of drie-draads sensoren worden de spanningsverliezen opgeteld, waardoor er minder werkspanning beschikbaar is voor de belasting. Let hierbij ook op de optelling van inschakelvertragingen. Parallelle aansluiting van twee-draads sensoren wordt afgeraden vanwege optelling van lekstromen. Bij drie-draads sensoren worden de stroomverbruiken opgeteld, wat invloed heeft op de belastingcapaciteit van de voeding.
