Microwave niveausensoren
Microwave niveausensoren maken gebruik van hoogfrequente microgolven om het niveau van vloeistoffen of vaste stoffen nauwkeurig en betrouwbaar te meten. Dankzij hun contactloze en robuuste werking zijn ze bijzonder geschikt voor veeleisende omgevingen, variërend van industriële installaties tot de chemische sector. EGE Elektronik biedt binnen haar assortiment microwave sensoren die uitblinken in precisie, veelzijdigheid en gebruiksgemak, ongeacht het medium of de tankgrootte.
Microwave meter
De MFP microwave meter is ontwikkeld voor continue niveaumetingen van diverse vloeistoffen in zowel kunststof als metalen tanks. Dankzij de geleide microgolven langs een meetstaaf wordt de reflectie aan het oppervlak van de vloeistof geregistreerd. Hierdoor kan het systeem het vulniveau nauwkeurig bepalen, zonder dat afstelling op verschillende vloeistoffen nodig is.
De sensoren zijn leverbaar in lengtes van 300 tot 1200 mm, zijn vervaardigd uit aluminium en AISI 316 Ti roestvrij staal, en beschikken over een G3/4-schroefdraad met een M12-aansluiting. Voor corrosieve media zijn varianten beschikbaar met een gecoate meetstaaf en niet-metalen draadverbinding. De niveaumeter toont het vloeistofniveau in centimeters of als percentage en biedt programmeerbare functies zoals een vaste offset of meetbereik.
Microwave level controllers

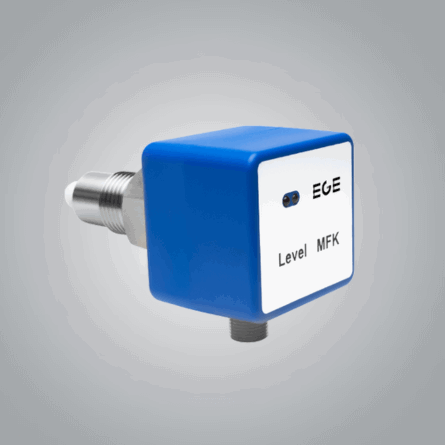

De MFC- en MFK-serie microwave controllers detecteren contact met het medium op het sensoruiteinde. Ze zijn ongevoelig voor aankoeking en vervuiling en vereisen geen aparte versterker of afstelling per medium. De MFK-sensoren bestaan uit roestvrij staal en PTFE en zijn voorzien van een G1/2 procesaansluiting.

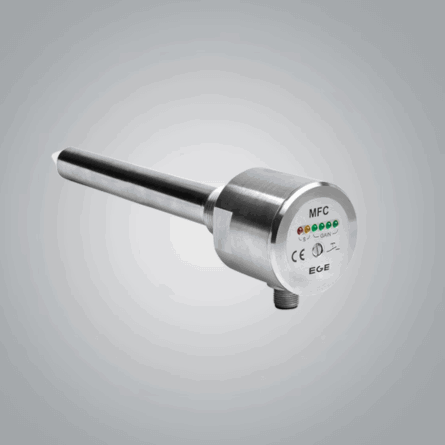

De MFC-sensoren beschikken over een instelbare gevoeligheid, waardoor ze zelfs verschillende vloeistoflagen (zoals water en olie) kunnen onderscheiden. Ze zijn toepasbaar in uiteenlopende containeromgevingen, ook in kunststof tanks zonder aardverbinding. De sensoren zijn verkrijgbaar in lengtes van 120 tot 1000 mm, wat veelzijdige installatie mogelijk maakt.
Toepassingen:
Productcategorieën sensoren
Binnen het assortiment niveausensoren zijn er diverse technologieën beschikbaar, elk met hun eigen specifieke toepassingen en voordelen. Of het nu gaat om het meten van vloeistofniveaus in industriële tanks, het detecteren van vaste stoffen in silo’s of het nauwkeurig bewaken van vloeistoffen in hygiënische processen, er is altijd een geschikte oplossing beschikbaar. Van microwave- en capacitieve sensoren tot optische of geleidend compacte uitvoeringen, elk type is ontworpen om optimale prestaties te leveren in zijn beoogde omgeving. Ook voor veeleisende omstandigheden, zoals ATEX-omgevingen of toepassingen met agressieve media, zijn er betrouwbare en duurzame niveausensoren beschikbaar.
Klik door op de producten voor meer informatie.

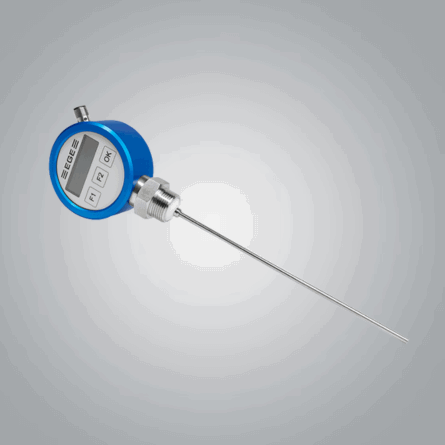

Betrouwbare en nauwkeurige niveaumeting voor vloeistoffen op waterbasis.
- 4…20mA
- 2x PNP 1x NO / 1x NC
- Vloeistoffen op waterbasis
- Lengte tot 800mm

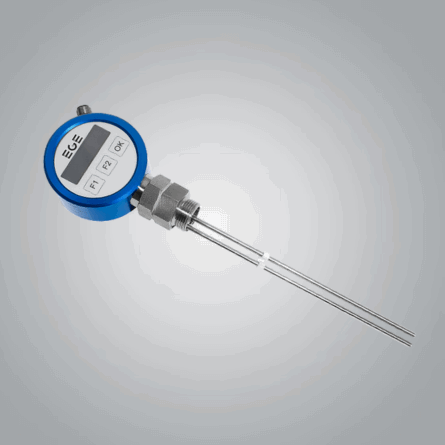

Geschikt voor nauwkeurige niveaumeting van olie- tot watergebaseerde vloeistoffen.
- 4…20mA
- 2x PNP 1x NO / 1x NC
- Vloeistoffen van olie naar water
- Lengte tot 800mm

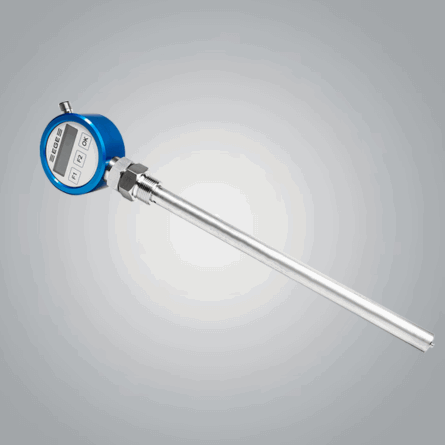

Onderhoudsarme level sensor voor niveaumeting in olie- en watermedia.
- 4…20mA
- 2x PNP 1x NO / 1x NC
- Vloeistoffen van olie naar water
- Lengte tot 800mm

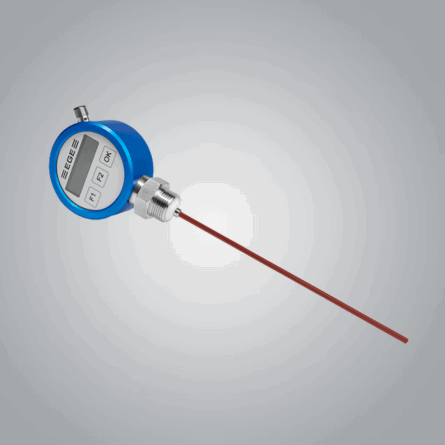

Gecoate uitvoering voor metingen in chemisch agressieve vloeistoffen.
- 4…20mA
- 2x PNP 1x NO / 1x NC
- Voor agressieve media
- Lengte tot 800mm

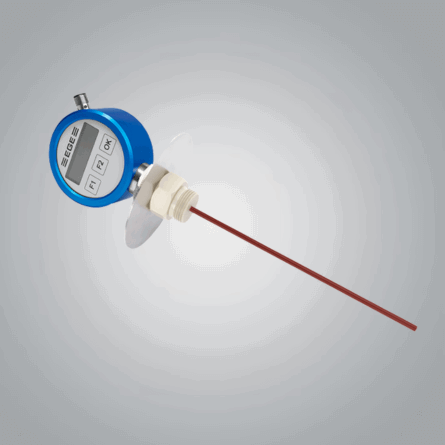

Ideaal voor toepassingen waarbij metaalvrije contactoppervlakken vereist zijn.
- 4…20mA
- 2x PNP 1x NO / 1x NC
- Bevochtigde delen zijn niet van metaal
- Lengte tot 500mm
Ultiem compact ontwerp, perfect voor beperkte inbouwruimtes tot 40 mm lengte.
- 1x NO
- 16…30 DC
- -20…+85°C
- Lengte tot 40mm
Veelzijdige sensor met aanpasbare lengtes voor diverse niveaumetingen tot 1000 mm.
- 1x NO
- 16…30 DC
- -20…+85°C
- Lengte tot 1000mm
Installatie voorschriften
Een correcte installatie van niveausensoren is essentieel voor een nauwkeurige en betrouwbare werking. Bij montage aan de zijkant van een tank moet de sensorpunt volledig in het vat steken. Om ophoping van materiaal te voorkomen, is het aanbevolen om korte sensoren onder een hoek van circa 20° te plaatsen. Bij staafvormige sensoren is het belangrijk dat de sensorpunt vrij blijft van zijdelingse krachten, die kunnen optreden bij plaatsing nabij vulopeningen of roerwerken.
Zorg ervoor dat het gebruikte materiaal voor behuizing en afdichtingen geschikt is voor de specifieke toepassing. Voor verzonken montage mag het sensoroppervlak gelijk liggen met het omliggende materiaal zonder invloed op de werking. Bij niet-verzonken plaatsing moet er een metaalvrije zone rondom de sensor blijven en voldoende afstand worden gehouden tot tegenoverliggende materialen, conform EN 60947-5-2.
Montage-instructies en plaatsing
Bij het naast elkaar installeren van meerdere sensoren is het belangrijk om onderlinge interferentie te voorkomen. Voor capacitieve sensoren geldt dat de minimale zijdelingse afstand ten minste tweemaal de sensor-diameter moet zijn. Bij grotere afstanden, bijvoorbeeld acht keer de diameter, is geen wederzijdse beïnvloeding te verwachten. Sensoren die tegenover elkaar worden geplaatst, dienen minstens acht keer de nominale schakelafstand van elkaar verwijderd te zijn.
Schroefdraad en afdichting
De schroefdraad van de sensoren is vervaardigd volgens DIN ISO 228-1, tolerantieklasse B, en aangeduid als (G) of (“). Wanneer verschillende draadtypes worden gecombineerd, bijvoorbeeld met een binnendraad volgens DIN ISO 229, moet deze worden aangepast met een draadtap. PTFE-sensoren mogen uitsluitend met de hand worden vastgedraaid om beschadiging van de schroefbus te voorkomen. De gebruikte afdichtingen zijn standaard van PTFE, NBR, FPM of AFM. Voor toepassingen met temperaturen boven 100 °C of hoge druk zijn speciale afdichtingen vereist.
Elektrische aansluiting
Bij seriële aansluiting van twee- of drie-draads sensoren worden de spanningsverliezen opgeteld, waardoor er minder werkspanning beschikbaar is voor de belasting. Let hierbij ook op de optelling van inschakelvertragingen. Parallelle aansluiting van twee-draads sensoren wordt afgeraden vanwege optelling van lekstromen. Bij drie-draads sensoren worden de stroomverbruiken opgeteld, wat invloed heeft op de belastingcapaciteit van de voeding.
Onze markten
De toepasbaarheid van microwave niveausensoren de voordelen die het biedt, zijn nagenoeg in elke markt inzetbaar, een overzicht:
Bouw & infrastructuur
Elektro- & Installatietechniek
Scheepvaart en voor de kust
Energie & Utiliteit
Industriële machines
Automotive
Olie & Gas
Luchtvaart
Wij helpen u graag bij het maken van de juiste keuze
Heeft u vragen over de microwave niveausensoren of wilt u advies over de juiste keuze voor uw toepassingen? Idétrading helpt u graag verder. Wij staan klaar om u te ondersteunen bij uw keuze voor duurzame en betrouwbare sluitingsoplossingen.
Vul het onderstaande contactformulier in, geef uw voorkeuren aan in het berichtveld en wij zorgen voor een passend advies.
