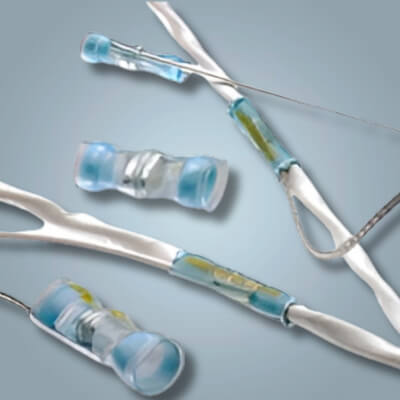

Raychem SolderSleeve krimp- en soldeerverbinders
TE Connectivity biedt met de Raychem SolderSleeve productlijn een breed scala aan hoogwaardige krimp- en soldeerverbinders voor betrouwbare draadverbindingen in kritieke omgevingen. De varianten CWT, B-155, D-110 en D-1744 hebben elk specifieke eigenschappen, afgestemd op uiteenlopende toepassingen en omgevingscondities.
Alle Raychem soldersleeves zijn verkrijgbaar in verschillende maten en kleuren om aan verschillende toepassingen en draadmaten te voldoen. Ze zijn eenvoudig te installeren en bieden een veilige, betrouwbare en duurzame verbinding tussen draden. De soldeer in de soldersleeve smelt bij verhitting en vormt een sterke en betrouwbare verbinding tussen de draden, terwijl de krimpkous beschermt tegen vocht en corrosie.
Kenmerken en voordelen van Raychem SolderSleeves
- Verkrijgbaar in diverse maten en kleuren voor uiteenlopende draaddiameters en toepassingen
- Eenvoudige installatie: soldeer smelt bij verhitting, vormt directe verbinding
- Krimpkous zorgt voor bescherming tegen vocht, vuil en corrosie
- Betrouwbare, duurzame elektrische verbindingen
Eigenschappen van de SolderSleeve
Certificeringen RAYCHEM SolderSleeve
- B-155 – n/a
- CWT – UL E87681
- D-110 – UL E87681
- D-1744 – NAS-1744
Bekijk onze RAYCHEM soldeerverbinder productseries

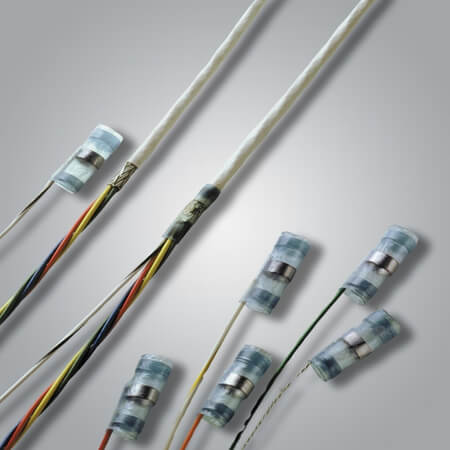

Raychem B-155 SolderSleeves – spatwaterdichte allround oplossing
De B-155-serie is een spatwaterdichte en RoHS-conforme variant van de CWT-serie, geschikt voor algemeen gebruik. Ze leveren een betrouwbare en duurzame soldeerverbinding in uiteenlopende toepassingen, waaronder:
- Industriële installaties
- Elektronica
- Voertuigtechniek
Door de combinatie van eenvoudige installatie en effectieve bescherming tegen vocht zijn de B-155 sleeves een uitstekende keuze voor standaard en licht industriële toepassingen.

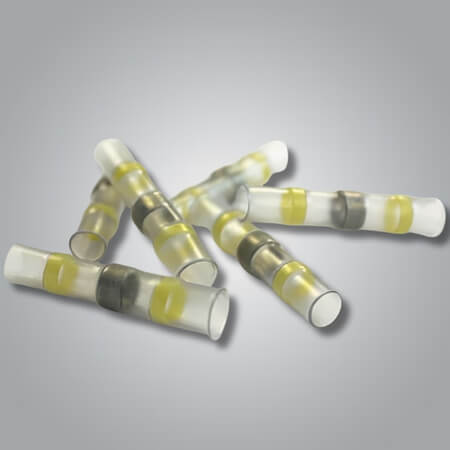

Raychem CWT SolderSleeves – voor veeleisende omstandigheden
De Raychem CWT-serie is ontwikkeld voor toepassingen tot 150°C en biedt uitstekende prestaties onder zware omstandigheden zoals trillingen, schokken en vocht. Ontworpen voor maximale betrouwbaarheid in veeleisende omgevingen zoals:
- Ruimtevaart
- Militaire toepassingen
- Olie- en gasindustrie
CWT-soldersleeves zijn dankzij de hoge temperatuurbestendigheid ideaal voor toepassingen waar duurzaamheid en veiligheid van groot belang zijn.

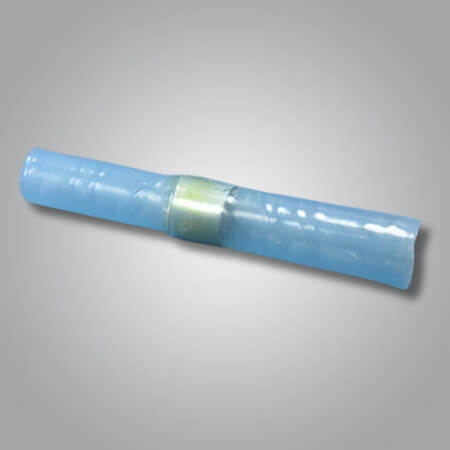

Raychem D-110 SolderSleeves – Voor hoge stroomsterktes
De D-110-serie is speciaal ontworpen voor toepassingen met hoge stroomsterktes tot 200A, waarbij elektrische prestaties essentieel zijn. Dankzij de temperatuurbestendigheid tot 150°C zijn deze sleeves perfect geschikt voor onder andere:
- Automobielindustrie
- Luchtvaarttoepassingen
- Scheepvaarttechniek
De Raychem D-110 sleeves zorgen voor een veilige, krachtige verbinding en zijn ideaal in situaties waar zware belasting en hoge stroom gecombineerd worden.

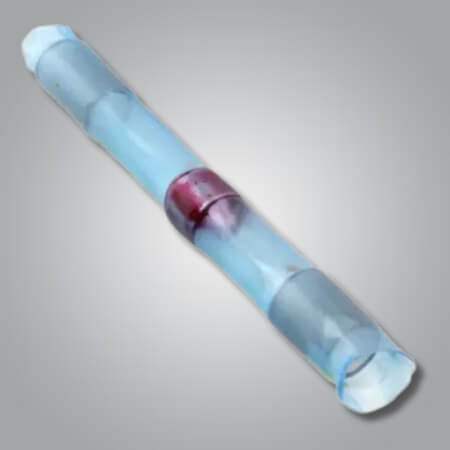

Raychem D-1744 SolderSleeves –
Bestand tegen extreme hitte
De D-1744-serie levert betrouwbare prestaties bij extreem hoge temperaturen tot 200°C. Deze sleeves zijn ontwikkeld voor langdurige werking in omgevingen met hoge thermische belasting, zoals:
- Olie- en gasinstallaties
- Aerospace
- Hoge-temperatuur industriële toepassingen
Wanneer de kwaliteit van de verbinding wordt beïnvloed door hitte, biedt de D-1744-serie een constante en betrouwbare oplossing voor veeleisende thermische omstandigheden.
Productoverzicht RAYCHEM B-155 soldeerverbinders
En klik door om direct de producten hiervan te zien
Artikelnummer |
AWG formaat |
Draadlengte |
Kleur |
|---|---|---|---|
| B-155-9001 | 22-18 | 0.3-0.8mm² | Transparant |
| B-155-9002 | 18-14 | 0.8-2.0mm² | Rood |
| B-155-9003 | 14-12 | 2.0-4.0mm² | Blauw |
| B-155-9004 | 12-10 | 4.0-6.0mm² | Geel |
| B-155-9005 | 10-8 | 6.0-10.0mm² | Grijs |
Productoverzicht RAYCHEM CWT soldeerverbinders
En klik door om direct de producten hiervan te zien
Productoverzicht RAYCHEM D-110 soldeerverbinders
En klik door om direct de producten hiervan te zien
Artikelnummer |
Draadlengte |
Lengte |
Kleur |
|---|---|---|---|
| D-110-35 | 320-1510cma | 26.67mm | Transparant blauw |
| D-110-41 | 2.7-3.2mm | 27.6mm | Transparant blauw |
| D-110-0181 | 3600-6000cma | 38.1mm | Transparant blauw |
| D-110-0101 | 4800-9000cma | 36.8mm | Transparant blauw |
| D-110-0090 | 8500-16200cma | 54.1mm | Transparant blauw |
| D-110-0083 | 16200-25000cma | 54.1mm | Transparant blauw |
Artikelnummer |
Diameter voor krimp |
Diameter na krimp |
Lengte |
Kleur |
|---|---|---|---|---|
| D-110-0071 | 0.9mm | 0.6mm | 4.7mm | Transparant blauw |
| D-110-0213 | 0.9mm | 0.6mm | 4.2mm | Transparant blauw |
| D-110-0214 | 0.6mm | 0.3mm | 6.3mm | Transparant blauw |
| D-110-0217 | 1.0mm | 0.6mm | 9.1mm | Transparant blauw |
| D-110-40 | 0.6mm | 0.5mm | 5.1mm | Transparant blauw |
Productoverzicht RAYCHEM D-1744 soldeerverbinders
En klik door om direct de producten hiervan te zien
Productseries RAYCHEM soldeerverbinders
Product serie |
Minimale draadtemperatuur |
Maximale draadtemperatuur |
Applicatie |
|---|---|---|---|
| B-155 | 85°C | 125°C | (RoHS) Spatwaterdicht |
| CWT | 85°C | 125°C | Spatwaterdicht |
| D-110 | 125°C | 150°C | Spatwaterdicht |
| D-1744 (NAS 1744) | 125°C | 150°C | Onderdompeling verzegeld |
Materiaalsoorten soldeerverbindingen
Serie |
Materiaal |
|
|---|---|---|
| Isolatie (D-110, D1744) | Door straling verknoopt, warmte krimpbaar polyvinylideenfluoride | |
| Isolatie (B-115) | Door straling verknoopt, warmte krimpbaar polyolefine | |
| Soldeer en flux (D-110, D-1744) | Soldeer : Sn63 Pb 37 | Flux: ROL1 per ANSI-J-004 (RMA flux) |
| Soldeer en flux (B-155) | Soldeer : Sn42Bi58 | Flux: ROL1 per ANSI-J-004 (RA flux) |
| Soldeer en flux (CWT) | Soldeer : Sn50 Pb32 Cd18 | Flux: ROL1 per ANSI-J-004 (RA flux) |
| Smeltbare inzetstukken (B-155, D-1744) |
Smeltbare thermoplast |
Installatiebenodigdheden DuraSeal doorverbinders
Voor een juiste installatie van deze soldeerverbinders zijn de juiste verwarmingsgereedschap en reflectoren benodigd. De onderstaande tooling is geschrikt voor het krimpen van de gehele soldeerverbinder serie.

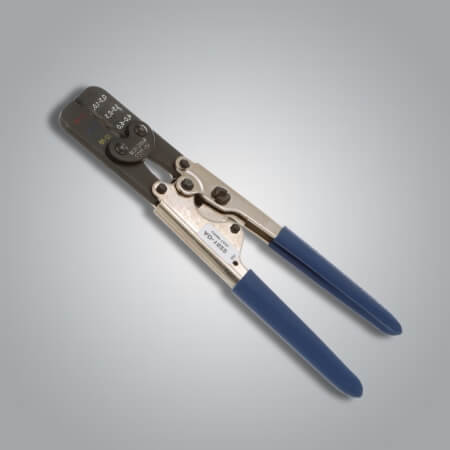

Krimptang voor Raychem Duraseal.
Artikelcode: EG1114-000
Heteluchtpistool superieur 1600W.
