Deutsch DT connectoren
Deutsch DT Connectoren serie bestaan uit milieuvriendelijke afgedichte connectoren die ontworpen zijn voor kabel-naar-kabel en kabel-naar-board toepassingen. De DT connectoren worden gebruikt in zware omgevingstoepassingen waar zelfs een kleine degradatie in verbinding van cruciaal belang kan zijn. De thermoplastische behuizingen van Deutsch DT connectoren bieden een breed bedrijfstemperatuurbereik. De siliconen achterdraad- en interfaceafdichtingen zorgen ervoor dat de connectoren bestand zijn tegen extreme omstandigheden in temperatuur en vochtigheid. De universele connectoren van de Deutsch DT-serie bieden betrouwbaarheid en prestaties op de motor of transmissie, onder de motorkap, op het chassis of in de cabine.
Kenmerken DEUTSCH DT connectoren serie:
- 2, 3, 4, 6, 8 en 12 polig
- 14-20 AWG
- IP68 classificatie
- Bedrijfstemperatuur : -55…+125°C
- Geen elektrische of mechanische defecten na 100 cycli van betrokkenheid en uittreding
- Connectoren vertonen geen schade bij blootstelling aan de meeste vloeistoffen die in industriële toepassingen worden gebruikt
- Stroomlekkage minder dan 2 milliampère bij 1500 volt AC
Bekijk de productcategorieën
En klik door om direct de producten hiervan te zien.
Solid Contactpinnen
En klik door om direct de producten hiervan te zien.
| Size | Pin | Socket | Wire Size AWG (mm2) | AWG formaat | Max. aantal amp(A) | Materiaal |
|---|---|---|---|---|---|---|
| 20 | 0460-202-2031 | 0462-201-2031 | 0.50 | 20AWG | 7.5 | Goud |
| 20 | 0460-202-20141 | 0462-201-20141 | 0.50 | 20AWG | 7.5 | Nikkel |
| 20 | 0460-010-2031 | 0462-005-2031 | 1.0-0.75 | 16-18AWG | 7.5 | Goud |
| 20 | 0460-010-20141 | 0462-005-20141 | 1.0-0.75 | 16-18AWG | 7.5 | Nikkel |
| 16 | 0460-202-1631 | 0462-201-1631 | 1.5-0.50 | 16-20AWG | 13 | Goud |
| 16 | 0460-202-16141 | 0462-201-16141 | 1.5-0.50 | 16-20AWG | 13 | Nikkel |
| 16 | 0460-215-1631 | 0462-209-1631 | 2.0 | 14AWG | 13 | Goud |
| 16 | 0460-215-16141 | 0462-209-16141 | 2.0 | 14AWG | 13 | Nikkel |
| 12 | 0460-204-1231 | 0462-203-1231 | 3.0-2.0 | 12-14AWG | 25 | Goud |
| 12 | 0460-204-12141 | 0462-203-12141 | 3.0-2.0 | 12-14AWG | 25 | Nikkel |
| 8 | 0460-204-0831 | 0462-203-0831 | 10.0-5.0 | 8-10AWG | 60 | Goud |
| 8 | 0460-204-08141 | 0462-203-08141 | 10.0-5.0 | 8-10AWG | 60 | Nikkel |
| 4 | 0460-204-0431 | 0462-203-0431 | 16.0-13.0 | 6AWG | 100 | Goud |
| 4 | 0460-204-0490 | 0462-203-0490 | 16.0-13.0 | 6AWG | 100 | Nikkel |
| 4 | 5960-203-04141 | 5962-203-04141 | 25.0-21.0 | 4AWG | 100 | Nikkel |
Gestempeld & gevormde Contactpinnen
En klik door om direct de producten hiervan te zien.
| Size | Pin | Socket | Wire Size AWG (mm2) | AWG formaat | Max. aantal amp(A) | Materiaal |
|---|---|---|---|---|---|---|
| 20 | 1060-20-0122 | 1062-20-0122 | 0.35-1.5 | 16-22AWG | 7.5 | Nikkel |
| 20 | 1060-20-0144 | 1062-20-0144 | 0.35-1.5 | 16-22AWG | 7.5 | Goud |
| 20 | 1060-20-0166 | 1062-20-0166 | 0.35-1.5 | 16-22AWG | 7.5 | Tin/Nikkel |
| 20 | 1060-20-0177 | 1062-20-0177 | 0.35-1.5 | 16-22AWG | 7.5 | Tin |
| 20 | 1060-20-0188 | 1062-20-0188 | 0.35-1.5 | 16-22AWG | 7.5 | Gedeeltelijk goud |
| 20 | 1060-20-0222 | 1062-20-0222 | 0.35-1.5 | 16-22AWG | 7.5 | Nikkel |
| 20 | 1060-20-0244 | 1062-20-0244 | 0.35-1.5 | 16-22AWG | 7.5 | Goud |
| 20 | 1060-20-0266 | 1062-20-0266 | 0.35-1.5 | 16-22AWG | 7.5 | Tin/Nikkel |
| 20 | 1060-20-0277 | 1062-20-0277 | 0.35-1.5 | 16-22AWG | 7.5 | Tin |
| 20 | 1060-20-0288 | 1062-20-0288 | 0.35-1.5 | 16-22AWG | 7.5 | Gedeeltelijk goud |
| 20 | 1060-20-0622 | 1062-20-0622 | 1.0-2.5 | 14-16AWG | 7.5 | Nikkel |
| 20 | 1060-20-0644 | 1062-20-0644 | 1.0-2.5 | 14-16AWG | 7.5 | Goud |
| 20 | 1060-20-0666 | 1062-20-0666 | 1.0-2.5 | 14-16AWG | 7.5 | Tin/Nikkel |
| 20 | 1060-20-0677 | 1062-20-0677 | 1.0-2.5 | 14-16AWG | 7.5 | Tin |
| 20 | 1060-20-0688 | 1062-20-0688 | 1.0-2.5 | 14-16AWG | 7.5 | Gedeeltelijk goud |
| 16 | 1060-14-0122 | 1062-14-0122 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1060-14-0144 | 1062-14-0144 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1060-14-0166 | 1062-14-0166 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1060-14-0177 | 1062-14-0177 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1060-14-0188 | 1062-14-0188 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-14-1022 | 1062-14-1022 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1060-14-1044 | 1062-14-1044 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1060-14-1066 | 1062-14-1066 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1060-14-1077 | 1062-14-1077 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1060-14-1088 | 1062-14-1088 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-16-0122 | 1062-16-0122 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1060-16-0144 | 1062-16-0144 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1060-16-0166 | 1062-16-0166 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1060-16-0177 | 1062-16-0177 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1060-16-0188 | 1062-16-0188 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-16-0622 | 1062-16-0622 | 0.50-1.0 | 16-20AWG | 13 | Nikkel |
| 16 | 1060-16-0644 | 1062-16-0644 | 0.50-1.0 | 16-20AWG | 13 | Goud |
| 16 | 1060-16-0666 | 1062-16-0666 | 0.50-1.0 | 16-20AWG | 13 | Tin/Nikkel |
| 16 | 1060-16-0677 | 1062-16-0677 | 0.50-1.0 | 16-20AWG | 13 | Tin |
| 16 | 1060-16-0688 | 1062-16-0688 | 0.50-1.0 | 16-20AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-16-0922 | 1062-16-0922 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1060-16-0944 | 1062-16-0944 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1060-16-0966 | 1062-16-0966 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1060-16-0977 | 1062-16-0977 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1060-16-0988 | 1062-16-0988 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-16-1222 | 1062-16-1222 | 1.0-2.5 | 12-16AWG | 13 | Nikkel |
| 16 | 1060-16-1244 | 1062-16-1244 | 1.0-2.5 | 12-16AWG | 13 | Goud |
| 16 | 1060-16-1266 | 1062-16-1266 | 1.0-2.5 | 12-16AWG | 13 | Tin/Nikkel |
| 16 | 1060-16-1277 | 1062-16-1277 | 1.0-2.5 | 12-16AWG | 13 | Tin |
| 16 | 1060-16-1288 | 1062-16-1288 | 1.0-2.5 | 12-16AWG | 13 | Gedeeltelijk goud |
Modificaties voor Deutsch DT Connectoren

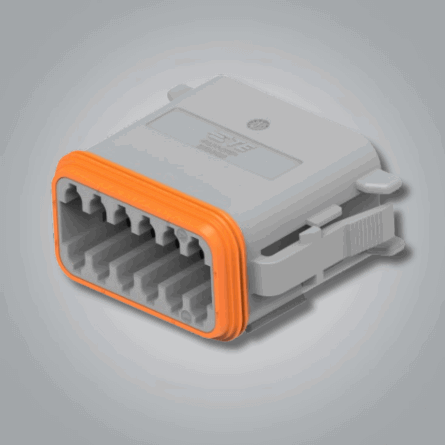

B016 modificatie
De modificatie van de B016-aansluiting helpt verkeerde paring te voorkomen. De B016 is beschikbaar voor de DT 12-polig connectoren, DT13/15 en DTF13/15 PCB serie connectoren. Naast de vier sleutelposities (A, B, C of D) en kleurcodering, de B016-verbetering geeft de gebruiker zowel visueel en tastbaar bewijs van correcte paring, waardoor mis-paring wordt voorkomen tijdens de montage. Let op: de P012-stekker is de vereiste partner voor de B016-aansluiting om de verbetering effectief te maken.
P012 modificatie
De DT P012-pluggen zorgen voor een verbeterde voorafdichting retentie resulterend in een ultra strakke milieu zegel. De verbeterde afdichtingsretentie houdt de afdichting op zijn plaats tijdens het paren en ontkoppelen. De P012 modificatie vereist een verbeterde P012 wedgelock. De Deutsch P012-modificatie is beschikbaar in 2, 3, 4, 6, 8 en 12 polen. P012-stekkers hebben een zwarte connector behuizing behalve de 8 en 12 holtes arrangementen, waarbij de kleur is gebaseerd op de sleutel.

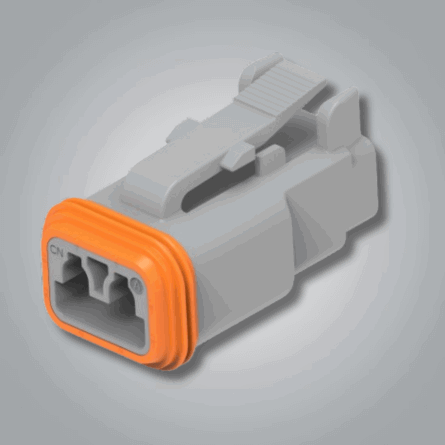

C015 modificatie
De C015-modificatie biedt een insteekholte met een kleinere diameter, waardoor een goede afdichting mogelijk is met kleinere draadisolatie. De C015-modificatie wordt ook wel een “E” -zegel genoemd.

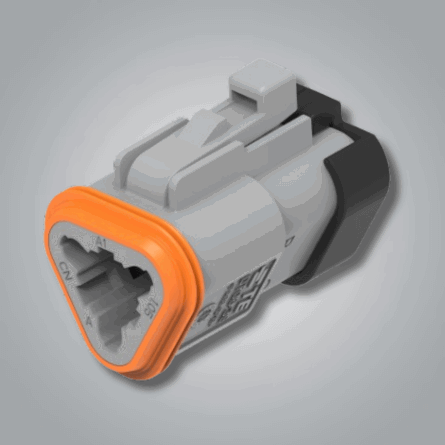

E003 modificatie
De E003-modificatie biedt een beschermende eindkap die aan de achterkant van de connector is bevestigd. In de dop zitten gaatjes om de contacten in te steken.

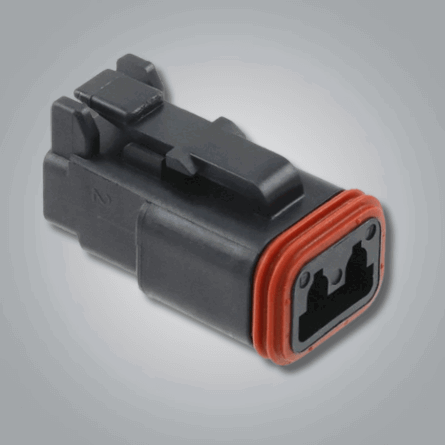

E004 modificatie
De E004-modificatie verandert de kleur van de connector behuizing in zwart.
E005 modificatie
De E005-modificatie biedt een beschermende eindkap die aan de achterkant van de connector is bevestigd en heeft een zwarte connector behuizing.

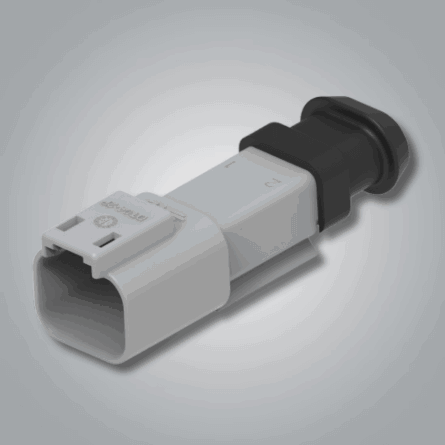

E007 & E008 modificatie
Om te voldoen aan de toepassingsvereisten waar draden extra bescherming nodig hebben, is het mogelijk om de DT (E008) en DTM (E007)-serie te leveren met krimpkousadapters.
