Raychem krimpstukken flexibele, hittekrimpende kabelbescherming
TE Connectivity Raychem Molded Parts zijn gespecialiseerde vormgegoten hittekrimpdelen voor kabels en kabelbomen die zorgen voor mechanische bescherming, afdichting en strain relief in veeleisende omgevingen. Deze molded parts, zoals instalite boots, transitions en breakouts, worden geproduceerd met hoogwaardige elastomeren en bieden een combinatie van sterkte, flexibiliteit en temperatuurbestendigheid voor uiteenlopende toepassingen.
Raychem molded parts zijn ontworpen om kabels te beschermen tegen mechanische spanning, vochtinsluiting, chemicaliën en hitte, waardoor ze ideaal zijn voor productie‑, assemblage‑ en installatieprocessen die een robuuste oplossing vereisen. Veel modellen zoals transitions en breakouts zijn beschikbaar in T‑ of Y‑vormen en in meerdere maten, waardoor ze geschikt zijn voor kabelsystemen met meerdere aftakkingen of variabele diameters.
Voordelen en kenmerken
- Mechanische bescherming: De molded boots en transitions verzorgen betrouwbare strain relief en bescherming tegen slijtage en buigstress.
- Hittekrimptechnologie: De onderdelen krimpen bij verhitting voor een strakke pasvorm rond kabels en aftakkingen, wat zorgt voor een sterke afdichting.

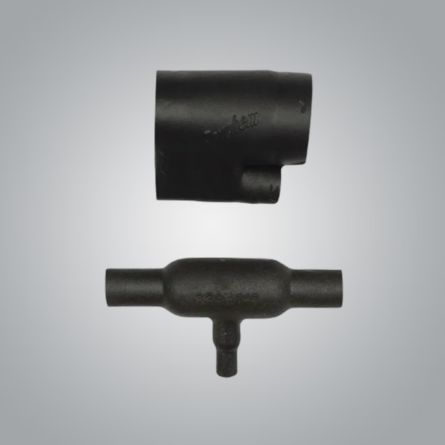

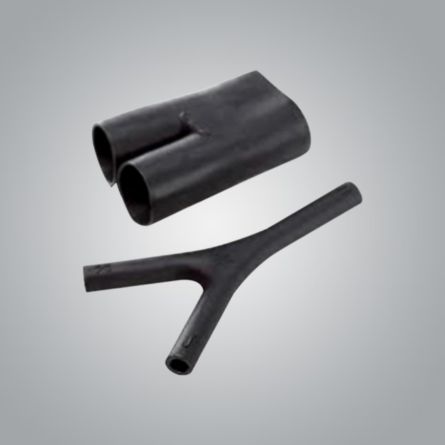

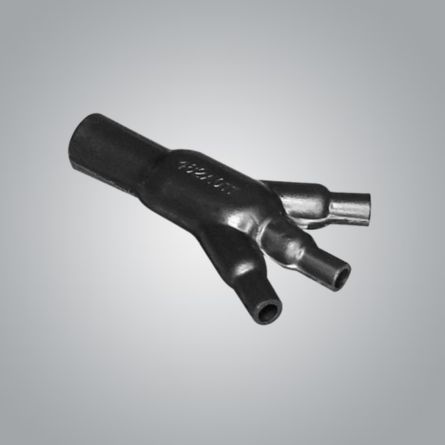

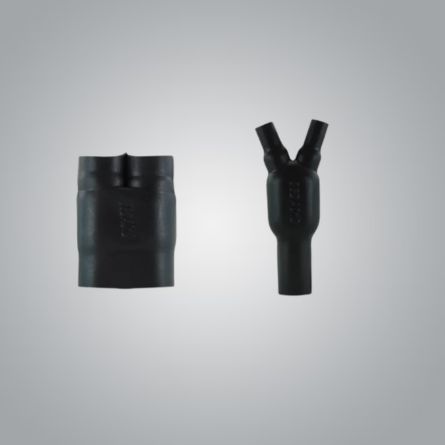

- Veelzijdige vormopties: Verkrijgbaar in diverse vormen zoals rechte boots, T‑ of Y‑transities en breakouts, voor flexibele toepassing in kabelbomen.
- Weerstand tegen omgevingsinvloeden: De gebruikte materialen bieden bescherming tegen temperatuurextremen, vloeistoffen en andere belastende omstandigheden.
Deze molded parts vormen een belangrijke aanvulling op kabelassemblages waar betrouwbaarheid en lange levensduur essentieel zijn, en worden veel gebruikt bij installatie, onderhoud en productie van kabelnetwerken en complexe kabelsystemen.
Keuzehulp voor materiaal, lijm en certificering
Materiaal & lijm
Keuze van materiaal en systeemopbouw
Je kiest de juiste oplossing door materiaal en lijm af te stemmen op de toepassing. Vooraf gedefinieerde systemen zorgen dat componenten op elkaar aansluiten, met betrouwbare prestaties in elke omgeving. Elk materiaal biedt specifieke eigenschappen in temperatuurweerstand, flexibiliteit, chemische bestendigheid en brandveiligheid.
Standaard polyolefine materialen zijn geschikt voor toepassingen tot +135°C, terwijl fluorelastomeer varianten hogere temperaturen tot +200°C aankunnen en beter presteren in chemisch zware omgevingen.
Daarnaast zijn er gespecialiseerde materialen beschikbaar voor toepassingen met eisen zoals lage rookontwikkeling, laag gewicht of zerohal-constructies.
| Component | System 10 | System 20 | System 25 | System 30 | System 100 | System 200 | System 300 |
|---|---|---|---|---|---|---|---|
| Krimpkous | Versafit | NTFR | DR-25 | VBP | ZHTM | RW-200 | RT555 |
| Krimpstukken | -3,-4,-71 | -51 | -25, -25L | -50 | -100 | -12 | -55 |
| Lijm | S1017 S1030 |
S1124 S1048 |
S1048 S1125 |
S1125 S1125-04 |
S1030 S1125 |
S1125 S1255-04 |
S1255-04 |
| Precoat | /42, /180 | /164, /86 | /86, /225 | – | /180 | – | – |
Eigenschappen lijm
Lijmgedrag en prestaties in toepassing
De omgeving bepaalt de prestaties van de lijm. Temperatuur, mechanische belasting en chemische invloeden zorgen voor duidelijke verschillen tussen lijmtypes.
Sommige lijmen bieden standaard afdichting bij normale omstandigheden, terwijl andere geschikt zijn voor extreme hitte, lage temperaturen of zware chemische belasting.
Met het juiste lijmtype realiseer je een betrouwbare afdichting die beschermt tegen vocht, vuil en chemicaliën, ook bij langdurige belasting.
| Materiaal ID | Omschrijving | Temperatuur bereik | Shelf life | Raychem specs |
|---|---|---|---|---|
| -3 | Vlamvertragende, halfstijve polyolefine | -55°C tot +135°C | 5 jaar | RT-301 |
| -4 | Flame-retardant, flexible polyolefin | -55°C tot +135°C | 5 jaar | RT-1304 |
| -12 | Flexibel, chemisch bestendig fluorelastomeer | -55°C tot +200°C | 3 jaar | RT-1312 |
| -25 | Vloeistofbestendig gemodificeerd, halfstijf elastomeer | -75°C tot +150°C | 5 jaar | RW-2070 |
| -25L | Lichtgewicht, vlamvertragend, halfstijf elastomeer | -75°C tot +150°C | 5 jaar | RW-3040 |
| -71 | Semi-rigide gemodificeerd polyolefine | -55°C tot +135°C | 5 jaar | RT-1316 |
| -100 | Zerohal materiaal met een laag brandrisico | -30°C tot +105°C | 5 jaar | RW-2082 |
Type lijmen
Toepassingsgerichte lijmkeuze
De juiste lijm is essentieel voor een duurzame afdichting en betrouwbare hechting op kabels en componenten. Afhankelijk van de toepassing zijn er verschillende lijmtypes beschikbaar met uiteenlopende temperatuurbereiken en prestatie-eigenschappen.
Door gericht te kiezen op basis van toepassing en omgevingscondities wordt een consistente afdichting bereikt, met behoud van mechanische stabiliteit en langdurige bescherming van de verbinding.
| Materiaal ID | Omschrijving | Omschrijving | Temperatuur bereik |
|---|---|---|---|
| /225 | -75°C tot 150°C | -75°C tot 150°C | |
| S1017 | /42 | -55°C tot +135°C | 5 jaar |
| S1030 | /180 | -55°C tot +200°C | 3 jaar |
| S1048 | /86 | -75°C tot +150°C | 5 jaar |
| S1124 | /164 | -75°C tot +150°C | 5 jaar |
| S1297 | /97 | -55°C tot +135°C | 5 jaar |
Bekijk de certificeringen
Gecertificeerde kwaliteit en internationale goedkeuringen
Alle oplossingen voldoen aan strenge internationale normen en certificeringen die de geschiktheid voor kritische toepassingen bevestigen. Goedkeuringen van organisaties zoals Lloyd’s Register of Shipping, Det Norske Veritas (DNV) en American Bureau of Shipping (ABS) garanderen betrouwbaarheid in maritieme en offshore omgevingen.
Daarnaast voldoen de producten aan militaire en industriële standaarden zoals DOD-STD-2003, MIL-I-81765/1A, AS85049/142 en VG95343. Deze certificeringen onderstrepen dat de producten getest en goedgekeurd zijn voor gebruik in toepassingen waar veiligheid, duurzaamheid en prestaties essentieel zijn.
Bekijk de series EPD in de markt en Raychem VG Molded parts
Raychem EPD kabel in de markt
De toepasbaarheid van EPD kabel en de voordelen die het biedt, zijn nagenoeg in vele markten inzetbaar, een overzicht:
202K bolvormige rechte krimpstukken bieden betrouwbare mechanische bescherming en afdichting, geschikt voor veeleisende toepassingen met hoge eisen aan duurzaamheid en prestaties.

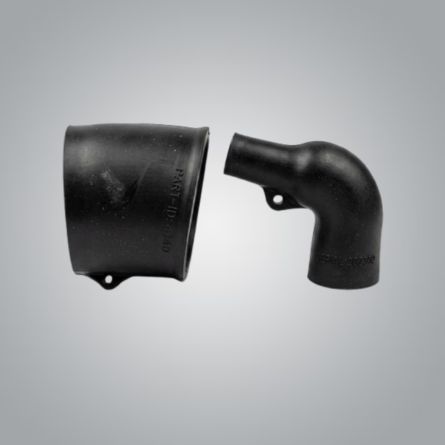

222K bolvormige haakse krimpstukken bieden robuuste mechanische bescherming en betrouwbare afdichting, ideaal voor veeleisende kabel- en connector toepassingen.
202A0 rechte gevormde krimpstukken zonder lip zijn ontworpen voor eenvoudige montage en bieden betrouwbare afdichting en bescherming in diverse kabeltoepassingen.
222A haakse krimpstukken zonder lip bieden betrouwbare afdichting en mechanische bescherming, geschikt voor eenvoudige montage in diverse kabel- en connector toepassingen.
202D2 rechte krimpkappen volgens MIL-SPEC bieden hoogwaardige mechanische bescherming en afdichting, speciaal ontworpen voor toepassingen waar strikte militaire specificaties vereist zijn.
202D9 rechte krimpkappen bieden een betrouwbare afdichting en trekontlasting voor kabel- en connectorovergangen. Geschikt voor veeleisende toepassingen met blootstelling aan vocht, stof en hoge temperaturen.
Haakse krimpstukken volgens MIL-SPEC bieden hoogwaardige mechanische bescherming en afdichting, ontworpen voor kritische toepassingen met strikte militaire eisen.
Rechte krimpkappen bieden duurzame mechanische bescherming en afdichting voor standaard kabel- en connectortoepassingen binnen industriële en veeleisende omgevingen.
Haakse krimpstukken bieden robuuste mechanische bescherming en betrouwbare afdichting, geschikt voor toepassingen met beperkte inbouwruimte en kabelgeleiding onder hoek.
Krimpvormdelen voor kabelovergangen bieden betrouwbare mechanische bescherming en afdichting in connector- en kabelassemblages binnen industriële en technische toepassingen.
Krimpvormdelen voor kabelovergangen en aftakkingen bieden flexibele bescherming en afdichting voor complexe kabelconfiguraties in veeleisende omgevingen.
Krimpvormdelen voor overgangstoepassingen bieden stabiele mechanische bescherming en afdichting bij kabel- en connectorverbindingen met hogere systeemcomplexiteit.
Krimpvormdelen voor kabelassemblages bieden betrouwbare afdichting en bescherming in standaard en industriële toepassingen met uiteenlopende kabelconfiguraties.
Krimpvormdelen voor multi-kabel overgangen bieden mechanische bescherming en afdichting bij complexere kabelstructuren en bundeltoepassingen.
Krimpvormdelen voor connector- en kabelovergangen bieden duurzame afdichting en bescherming in toepassingen met hogere eisen aan betrouwbaarheid en configuratie.
Krimpvormdelen voor overgangs- en afdichtingstoepassingen bieden robuuste bescherming in industriële en veeleisende elektrische systemen.
Krimpvormdelen voor complexe kabelovergangen bieden betrouwbare afdichting en mechanische bescherming in configuraties met meerdere aansluitpunten.
Krimpvormdelen voor zware industriële toepassingen bieden maximale mechanische bescherming en afdichting in omgevingen met hoge belasting en strenge eisen.
TE Connectivity Raychem VG Molded parts
De eerder genoemde krimpstukken zijn door ons ook leverbaar in VG-gecertificeerde uitvoeringen en voldoen daarmee aan strenge militaire eisen. Deze krimpstukken, uitgevoerd in onder andere -25 elastomeer en -12 hoogtemperatuur materialen, bieden een robuuste en semi-rigide verbinding tussen connector-adapters en kabelbomen.
In combinatie met VG-gekwalificeerde lijmen zorgen ze voor een betrouwbare afdichting en bescherming tegen vocht, vuil en vloeistoffen. Dankzij hun hoge temperatuurbestendigheid en duurzaamheid zijn deze VG-goedgekeurde varianten uitermate geschikt voor toepassingen in militaire voertuigen en andere veeleisende omgevingen. Ontdek hieronder de beschikbare uitvoeringen en varianten.
Krimpvormdelen volgens VG95343 T06 bieden gestandaardiseerde afdichting en mechanische bescherming voor kabel- en connectorovergangen in veeleisende toepassingen.
Krimpvormdelen volgens VG95343 T07 bieden betrouwbare afdichting en bescherming bij kabelovergangen met specifieke geometrische en montage-eisen.
Krimpvormdelen volgens VG95343 T08 zorgen voor consistente afdichting en mechanische bescherming in gestandaardiseerde kabel- en connectorsystemen.
Krimpvormdelen volgens VG95343 T09 bieden duurzame afdichting en bescherming voor complexe kabelovergangen binnen gestandaardiseerde VG-toepassingen.
Krimpvormdelen volgens VG95343 T18 bieden robuuste mechanische bescherming en afdichting voor kabelassemblages in veeleisende omgevingen.
Krimpvormdelen volgens VG95343 T19 bieden betrouwbare afdichting en bescherming voor kabel- en connectorovergangen met hogere belastingsvereisten.
Krimpvormdelen volgens VG95343 T25 bieden gestandaardiseerde afdichting en mechanische bescherming voor grotere of complexere kabelconfiguraties.
Krimpvormdelen volgens VG95343 T28 bieden duurzame bescherming en afdichting in kabelsystemen met verhoogde mechanische en omgevingsbelasting.
Krimpvormdelen volgens VG95343 T29 bieden betrouwbare afdichting en bescherming voor complexe kabelovergangen binnen VG-gestandaardiseerde toepassingen.
Krimpvormdelen volgens VG95343 T30 bieden maximale mechanische bescherming en afdichting voor veeleisende kabel- en connectorconfiguraties.
Veelgestelde vragen over Raychem molded parts
Raychem molded parts zijn hittekrimpende vormdelen die kabels en connectoren beschermen tegen vocht, mechanische belasting en omgevingsinvloeden. Ze zorgen voor een duurzame, afgedichte overgang in kabel- en connectorsystemen.
Molded parts worden toegepast in kabelbomen, connectorverbindingen en elektrische systemen. Ze komen veel voor in defensie, luchtvaart, rail, industrie en andere veeleisende omgevingen waar betrouwbaarheid essentieel is.
Het assortiment bestaat uit verschillende series zoals 202K, 222A en 202D2, naast VG 95343 gestandaardiseerde varianten en T-series (T06, T07, T08). Elke serie is ontwikkeld voor specifieke geometrieën, kabeldiameters en toepassingen.
De series verschillen in vorm, afdichtingsconstructie, diameterbereik en toepassingsgebied. Sommige zijn gericht op standaard kabelovergangen, terwijl andere zijn ontworpen voor militaire of zwaar gestandaardiseerde toepassingen.
VG 95343 molded parts zijn gestandaardiseerde krimpvormdelen die voldoen aan militaire specificaties. Ze bieden consistente pasvorm, hoge betrouwbaarheid en worden gebruikt in kritische toepassingen met strenge eisen.
De juiste keuze hangt af van kabeldiameter, connectortype, omgevingseisen en gewenste certificering. Ook speelt de afdichtingsopbouw (met of zonder lijm) een belangrijke rol.
Een deel van het assortiment, zoals VG 95343, is gestandaardiseerd volgens militaire normen. Andere series zijn industrieel gespecificeerd en afgestemd op Raychem systeemoplossingen.
VG Gecertificeerde Producten
Wij leveren een breed assortiment VG-gecertificeerde producten voor toepassingen waar kwaliteit, betrouwbaarheid en standaardisatie essentieel zijn. Ons aanbod omvat onder andere connectoren, kabels, krimpkousen, backshells, kabelbescherming en accessoires, die voldoen aan de geldende VG-specificaties.
Afhankelijk van uw toepassing bieden wij verschillende opties, zoals standaard VG-producten uit voorraad, maar ook klantspecifieke oplossingen en assemblages die volledig aansluiten op uw technische eisen. Daarnaast kunnen wij ondersteuning bieden bij productselectie, documentatie en traceerbaarheid, zodat u verzekerd bent van de juiste specificaties en kwaliteit.
Voor een volledig overzicht van alle beschikbare producten, specificaties en mogelijkheden verwijzen wij u graag naar onze VG-gecertificeerde productenpagina op onze website. Hier vindt u uitgebreide informatie over ons assortiment en de toepassingsmogelijkheden.
Raychem krimpstukken in de markt
De toepasbaarheid van krimpstukken en de voordelen die het biedt, zijn nagenoeg in vele markten inzetbaar, een overzicht:
Defensie & Militaire mobiliteit
Olie & Gas
Luchtvaart
Scheepvaart en voor de kust
