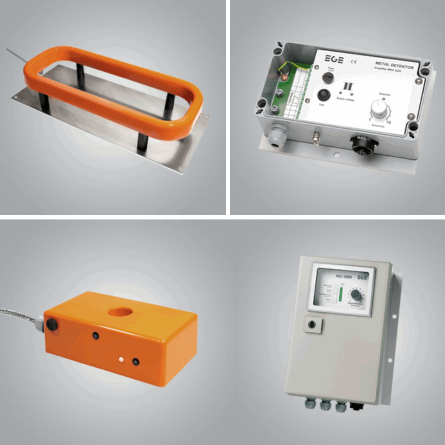

Metaaldetectoren EGE Elektronik
Metaaldetectoren EGE Elektronik zijn onmisbare instrumenten binnen tal van industrieën, van voedselproductie tot recycling en houtverwerking. Ze worden ingezet om ongewenste metaaldeeltjes op te sporen die schade kunnen veroorzaken aan machines of de kwaliteit van producten kunnen aantasten. Door vroegtijdige detectie van metaalverontreiniging dragen deze systemen bij aan verhoogde veiligheid, lagere onderhoudskosten en een hogere productbetrouwbaarheid.
EGE is een toonaangevende leverancier van industriële metaaldetectorsystemen. De systemen van EGE staan bekend om hun robuuste bouwkwaliteit, betrouwbare werking en flexibiliteit in uiteenlopende toepassingen. Dankzij diverse accessoires en uitbreidingsmogelijkheden zijn ze eenvoudig aan te passen aan specifieke productieomgevingen of materiaallijnen.
Typische Toepassingen van Metaaldetectoren
- Verpakkingsindustrie: kwaliteitscontrole en metaalvrije verpakkingslijnen.
- Houtverwerking: opsporen van spijkers of andere metalen voor het zagen of bewerken.
- Recyclinginstallaties: scheiding van metaaldeeltjes uit restmateriaal.
- Voedingsmiddelenindustrie: detectie van metaaldeeltjes in verpakte of onverpakte producten.
- Automatisering en productie: bescherming van gevoelige machines en gereedschap tegen metaaldeeltjes in productstromen.
- Textiel- en tapijtproductie: voorkomen van naaldbreuken of metaalinsluitingen in eindproducten.
Kenmerken Metaaldetectoren EGE Elektronik:
Werking van het EGE Elektronik Metaaldetectorsysteem
Het System 3000 van EGE Elektronik is een krachtig metaaldetectorplatform dat speciaal is ontwikkeld voor het detecteren van middelgrote tot grote metaaldeeltjes tijdens het transport van bulkgoederen. Het systeem is ontworpen om machines te beschermen tegen schade veroorzaakt door metaalfragmenten zoals gereedschappen, kettingonderdelen, tanden van graafbakken of metalen panelen — objecten die, als ze niet worden opgemerkt, ernstige schade kunnen toebrengen aan bijvoorbeeld steenbrekers, trilgoten of houthakselaars.
Opbouw van het systeem
Het detectiesysteem bestaat uit een inductieve detectorcoil en een versterkerunit (amplifier). De coil genereert een elektromagnetisch veld. Zodra een metalen object dit veld verstoort, wordt een signaal opgewekt dat door de versterker wordt verwerkt tot een detectie-alarm.
De gevoeligheid is instelbaar via een potentiometer en afhankelijk van factoren zoals:
- De omgeving van de coil
- Het type metaal
- De snelheid van materiaaltransport
Daarnaast zorgt een automatische afregelunit in de versterker voor stabiele werking, ook bij nabijgelegen storende metalen objecten. Alleen bewegende metalen worden gedetecteerd, wat ongewenste foutmeldingen voorkomt.

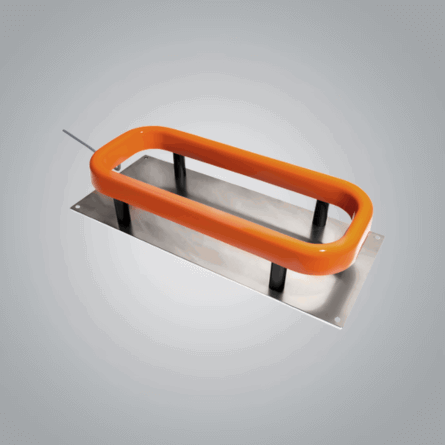

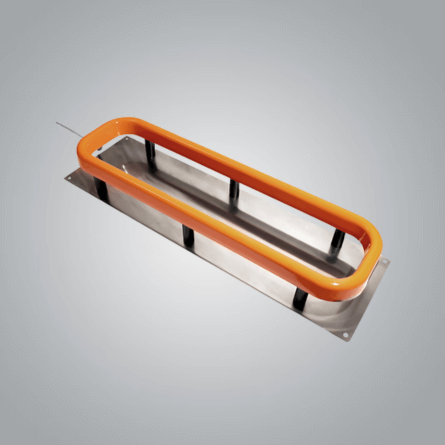

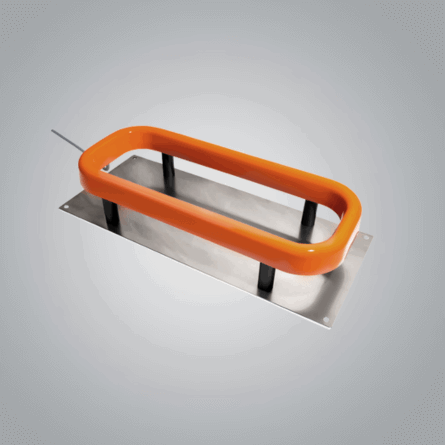

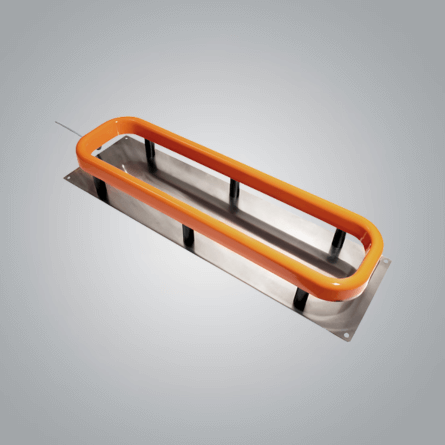

MDS Detector Coils
De detectorcoils zijn op een aluminium basisplaat gemonteerd met PVC-kolommen. Deze constructie:
- Beschermt tegen elektromagnetische storingen
- Biedt structurele stabiliteit
Bij gebruik van twee coils moet er gekozen worden voor één coil type A en één coil type B. Zo wordt het detectiegebied vergroot tot maximaal 1800 mm. De standaard kabellengte is 3 meter, maar kan worden uitgebreid tot 50 meter met de speciale KS031-DS verlengkabels.

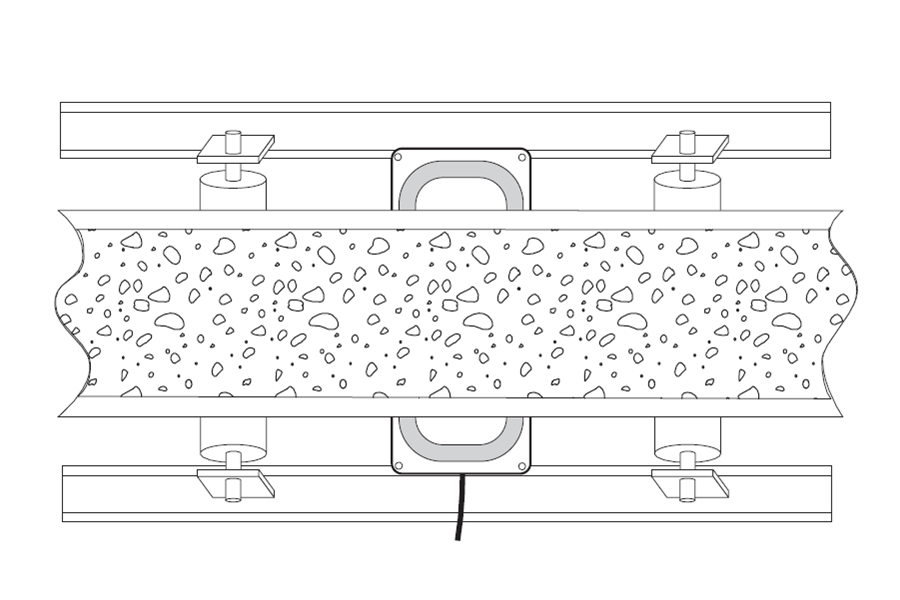

Montagetip: Plaats de coil bij voorkeur onder de transportband voor bescherming tegen mechanische schade. Houd een metaalvrije zone van 1,5 tot 2 keer de diameter van de coil voor optimale werking.

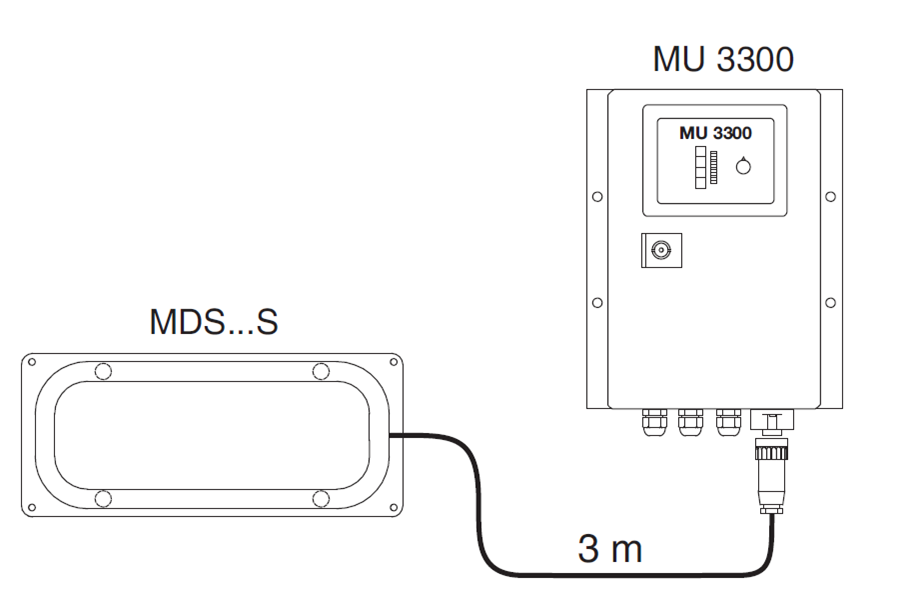

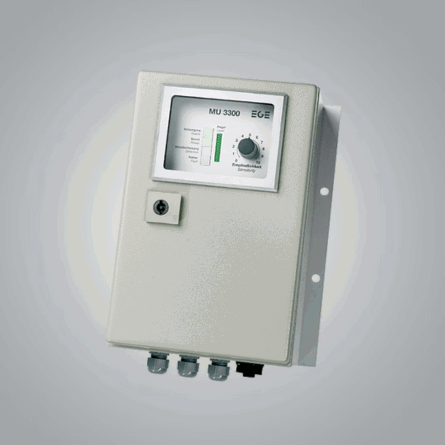

MU 3300 Versterker
De MU 3300 is ontworpen voor hoge gevoeligheid. Zelfs relatief kleine objecten zoals spijkers, moeren of bestekdelen worden betrouwbaar gedetecteerd. De unit is zelfbewakend: bij fouten schakelt een relaisuitgang. De versterker is ingebouwd in een stevige metalen behuizing met kijkvenster voor statusindicatie.

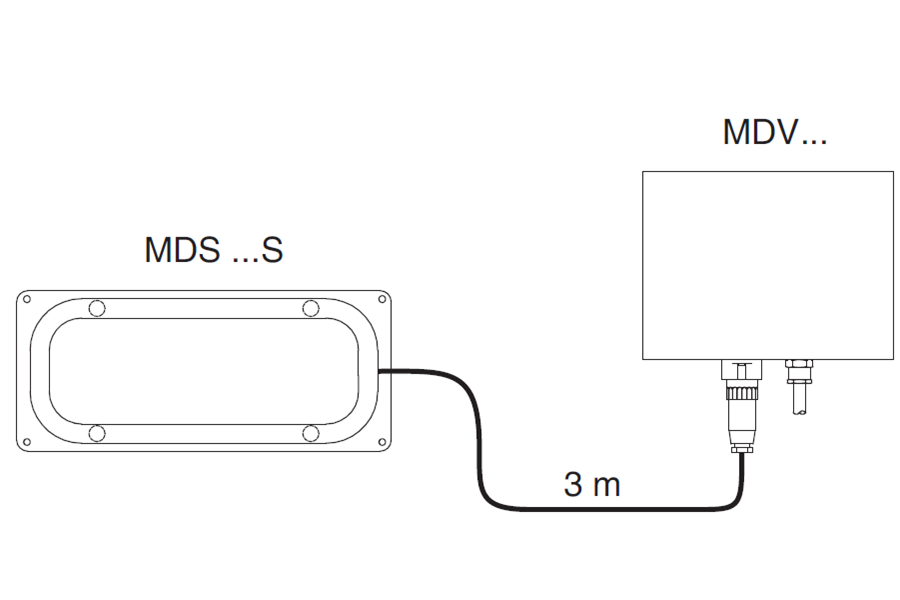

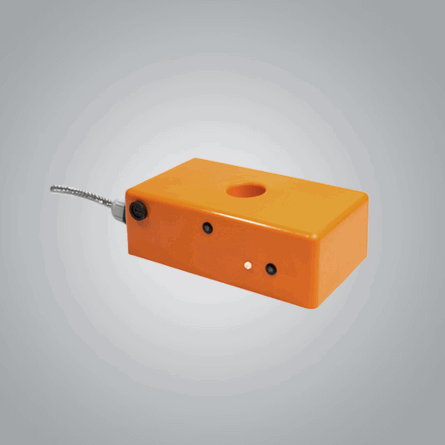

MDV 3172 Versterker
Deze versterker is gericht op detectie van grotere metalen objecten zoals gereedschap of graafbak-tanden. Hierdoor wordt voorkomen dat kleine metaaldeeltjes onnodig het proces onderbreken. Dit maakt het systeem bijzonder geschikt voor machinebescherming.
Toevoeging:
De MDV 3172 is uitgerust met een relais-omschakelfunctie. Bij metaaldetectie wordt het relais geactiveerd en sluit contact 4-5, terwijl 2-5 opent. Na inschakeling blijft contact 5-4 gedurende 2 seconden gesloten, wat handig is voor testdoeleinden.

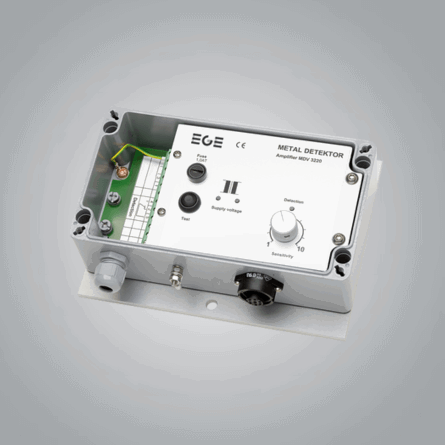

MDV 3220 Versterker
De MDV 3220 combineert robuuste prestaties met eenvoudige instelbaarheid via een potentiometer. Deze versterker heeft eveneens een relais-omschakelfunctie: tijdens detectie sluit contact 4-5 en opent 2-5. Via een testknop kan de volledige functionaliteit eenvoudig worden gecontroleerd.
Voedingen voor Metaaldetectoren

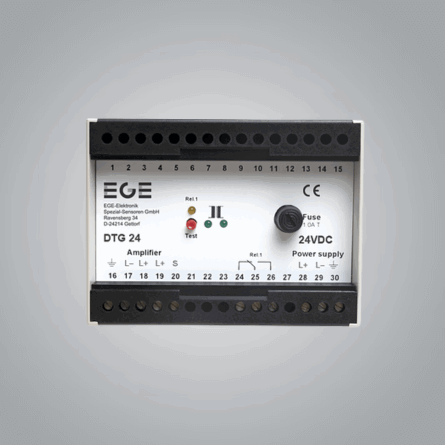

De power supply isolation unit wordt tussen de voeding en de versterker geplaatst. Deze beschermt de elektronica tegen overspanning en piekbelasting. Dit is essentieel bij:
- Netspanningen zonder overspanningsbeveiliging
- Onstabiele acculaders
- Direct geschakelde inductieve belastingen (zoals motoren)
De voeding fungeert bovendien als interfacefilter. Let op: het zwevende relaiscontact is niet bedoeld voor zware belastingen, maar dient voor aansluiting op een vermogensrelais.

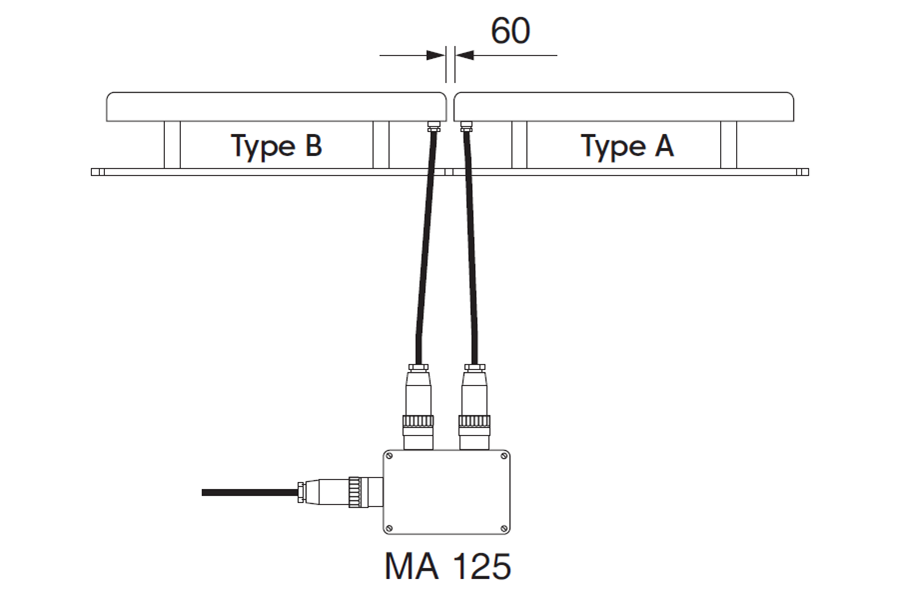

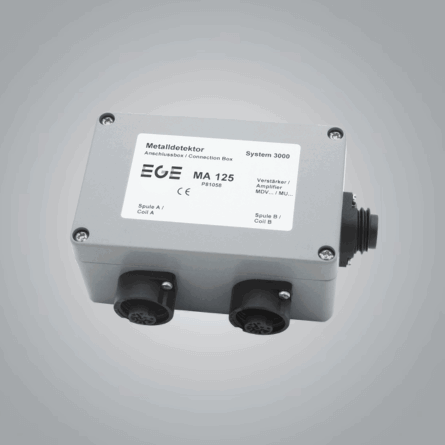

Connection Box MA 125
Met de MA 125 verbindingsbox kunnen twee detectorcoils op één versterker (MU of MDV-serie) worden aangesloten. De maximale kabellengte tussen een coil en de MA 125 is 3 meter.

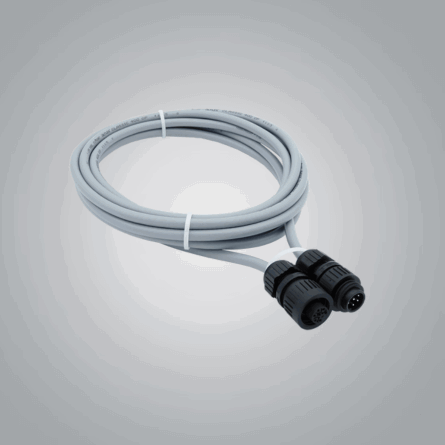

KS031-DS Verlengkabels
De KS031-DS is een speciaal ontworpen verlengkabel met een robuuste PU-mantel en waterdichte pluggen. Deze kabel voorkomt storingen in het signaal en is bestand tegen zware industriële omgevingen.
- Leverbaar tot 50 meter
- Aansluitbaar aan zowel detectorcoil als versterker
- Voorkomt foutmeldingen door storingvrije signaaloverdracht
