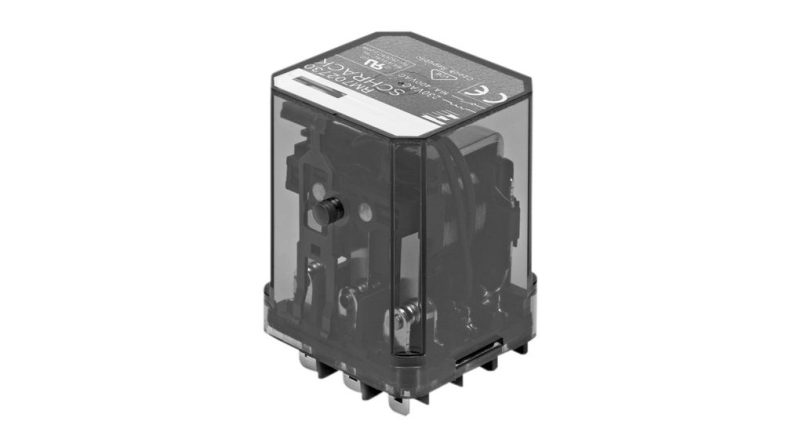

Vermogensrelais Schrack RM 2/3/7
Brede selectie van beëindiging en montagestijlen PC-terminals beschikbaar met druk om knop en indicator te testen lampen Klasse B spoel isolatie.
Toepassing
- Lift controle
- Voeding systemen
- Reefer service
Installatie
- 2/3 polig 10/16A, 2 vorm C (CO) of 3 vorm C (CO) contacten
- Schakelvermogen tot 6000VA
- DC- of AC-spoel
- Mechanische indicator
- Push-to-test-knop
- Plug-in-versie, PCB-terminals, chassis- of DIN-railmontage
Certificering
- VDE Cert. No. 40003144
- UL E214025
Productinformatie vermogensrelais RM 2/3/7
| Product code | Artikelnummer | Contacten | Contact materiaal | Versie | Spoel uitvoering | Spoel spanning |
|---|---|---|---|---|---|---|
| RM222012 | 1-1415546-7 | 2 form C, 2 CO Contacten, 16A | AgNi | Zonder testknop | DC-Spoel | 12VDC |
| RM222024 | 1-1415546-8 | AgNi | Zonder testknop | DC-Spoel | 24VDC | |
| RM225012 | 1415542-7 | AgNi | Zonder testknop | DC-Spoel | 12VDC | |
| RM225024 | 1415542-8 | AgNi | Zonder testknop | DC-Spoel | 24VDC | |
| RM225524 | 1-1415546-9 | AgNi | Zonder testknop | AC-Spoel | 24VAC | |
| RM225615 | 2-1415546-0 | AgNi | Zonder testknop | AC-Spoel | 115VAC | |
| RM225730 | 1415542-9 | AgNi | Zonder testknop | AC-Spoel | 230VAC | |
| RM227024 | 2-1415546-1 | AgNi | Zonder testknop | DC-Spoel | 24VDC | |
| RM227730 | 2-1415546-2 | AgNi | Zonder testknop | AC-Spoel | 230VAC | |
| RM322024 | 2-1415546-3 | 3 form C, 3 CO contacten, 10A | AgNi | Zonder testknop | DC-Spoel | 24VDC |
| RM327024 | 5-1415538-3 | AgNi | Zonder testknop | DC-Spoel | 24VDC | |
| RM722012 | 3-1415546-1 | 3 form C, 3 CO Contacten, 16A | AgNi | Met testknop | DC-Spoel | 12VDC |
| RM722024 | 3-1415546-2 | AgNi | Met testknop | DC-Spoel | 24VDC | |
| RM7220C4 | 4-1415547-1 | AgNi | Met testknop | DC-Spoel | 24VDC | |
| RM723024 | 3-1415546-3 | AgNi | Met testknop | DC-Spoel | 24VDC | |
| RM725024 | 3-1415546-4 | AgNi | Met testknop | DC-Spoel | 24VDC | |
| RM725615 | 3-1415546-5 | AgNi | Met testknop | AC-Spoel | 115VAC | |
| RM725730 | 3-1415546-6 | AgNi | Met testknop | AC-Spoel | 230VAC | |
| RM727024 | 3-1415546-7 | AgNi | Met testknop | DC-Spoel | 24VDC | |
| RM727730 | 3-1415546-8 | AgNi | Met testknop | AC-Spoel | 230VAC | |
| RM772012 | 3-1415546-9 | AgNi | Met testknop | DC-Spoel | 12VDC | |
| RM772024 | 5-1415544-7 | AgNi | Met testknop | DC-Spoel | 24VDC | |
| RM772060 | 2-1415545-1 | AgNi | Met testknop | DC-Spoel | 60VDC | |
| RM772524 | 1-1415547-8 | AgNi | Met testknop | AC-Spoel | 24VAC | |
| RM772730 | 4-1415546-0 | AgNi | Met testknop | AC-Spoel | 230VAC | |
| RM772900 | 4-1415546-1 | AgNi | Met testknop | AC-Spoel | 400VAC | |
| RM775730 | 1-1415547-9 | AgNi | Met testknop | AC-Spoel | 230VAC | |
| RM778024 | 4-1415546-2 | AgNi | Met testknop | DC-Spoel | 24VDC | |
| RM778730 | 2-1415547-0 | AgNi | Met testknop | AC-Spoel | 230VAC | |
| RM779730 | 4-1415546-3 | AgNi | Met testknop | AC-Spoel | 230VAC |
Socket & Clip-aansluiting
| Artikelcode | Artikelnummer | Omschrijving |
|---|---|---|
| RM78705 | 2-1393844-5 | Socket with screw-type terminals |
| Artikelcode | Artikelnummer | Omschrijving |
|---|---|---|
| RM78700 | 1419118-6 | Socket with quick connect terminals |
| RM78701 | 4-1393149-9 | Socket with solder terminals |
| RM78702 | 2-1393844-3 | Socket with PCB terminals |
| RM28802 | 1419118-5 | Metal retaining clip RM |
Ons assortiment Schrack vermogensrelais
Bekijk al onze producten.

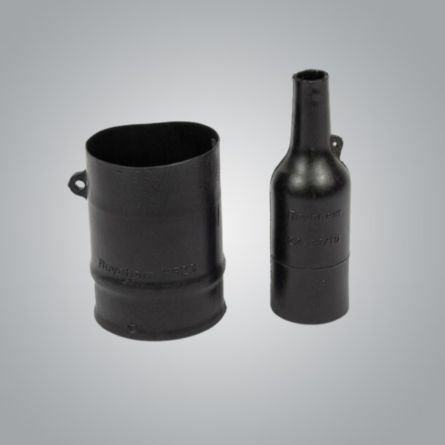

VG 95343 T06 A001 A – gestandaardiseerde Raychem molded part voor betrouwbare kabelafdichting en mechanische bescherming in kritische toepassingen.

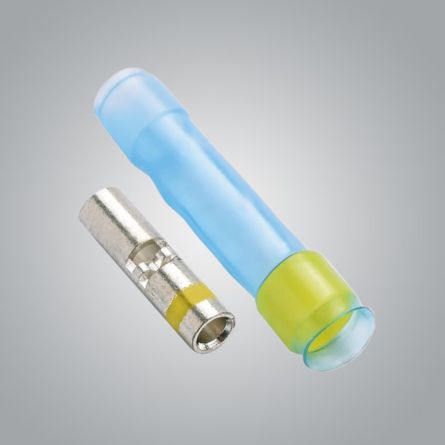

TE Connectivity Raychem Miniseal krimpverbinders bieden uitstekende betrouwbaarheid en prestaties op lange termijn, MIL-S-81824/1-kwalificatie en lage installatiekosten
– Draadmaat CMA : 2375-6755CMA
– AWG-bereik : 16-12AWG
– Wire size : 1.21-2.94mm²
– Kleur : Geel

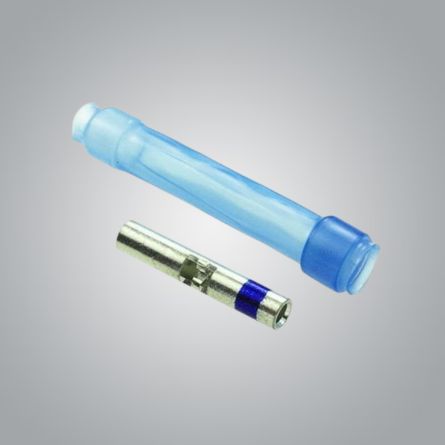

TE Connectivity Raychem Miniseal krimpverbinders bieden uitstekende betrouwbaarheid en prestaties op lange termijn, MIL-S-81824/1-kwalificatie en lage installatiekosten
– Draadmaat CMA : 1058-2680CMA
– AWG-bereik : 20-16AWG
– Wire size : 0.61-1.21mm²
– Kleur : Blauw

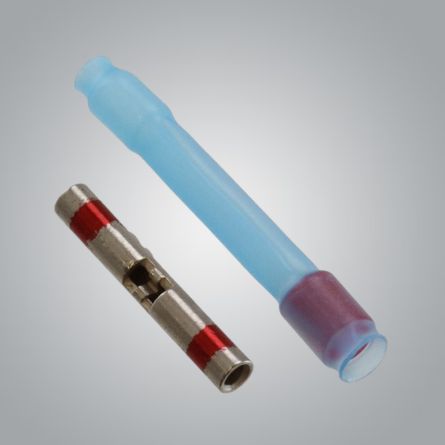

TE Connectivity Raychem Miniseal krimpverbinders bieden uitstekende betrouwbaarheid en prestaties op lange termijn, MIL-S-81824/1-kwalificatie en lage installatiekosten
