Contactpinnen voor Deutsch DT serie
In de meeste productlijnen van DEUTSCH-connectoren worden meerdere contacten door elkaar gebruikt. deze gemeenschappelijkheid verbetert de prestaties, betrouwbaarheid en onderhoudbaarheid door veranderingen in de assemblage van de draad te verminderen harnas. Het gebruik van hetzelfde contactsysteem helpt veel van de gemelde storingen in harnassen te elimineren waar honderden verschillende beëindigingen worden gebruikt.
Contact stijlen
Er zijn twee soorten contacten beschikbaar: solide en gestempeld & gevormd. Beide contacttypes gebruiken een krimpstijl beëindiging, waardoor soldeer niet meer nodig is. De variaties in het contactsysteem zijn die gedicteerd door draad meter en contactstijl.
Solide
De vaste contacten zijn ontworpen voor gebruik met grotere draadafmetingen en zware toepassingen. Massieve contacten worden vervaardigd met behulp van een koudkopproces met massief koper gelegeerd draad en zijn verkrijgbaar met een vernikkelde of vergulde afwerking. Vaste contacten beëindigen draad van 4 AWG tot 20 AWG (25 – 0,5 mm2) en zijn verkrijgbaar in elk 5 maten van de pin en socket. Het toepasselijke contact wordt alleen bepaald door de grootte van de geleider.
Gestempeld & gevormd
Gestempelde en gevormde contacten zijn ontworpen voor gebruik waar draadafsluitingen kosten zijn van primair belang zonder in te boeten aan betrouwbaarheid van elektrische circuits. De gestempelde en gevormde contacten zijn gemaakt op een precisiestempel machine met behulp van platte stripmateriaal, dan een duurzaam en corrosiebestendig nikkel, tin, of optionele vergulding wordt toegepast. De gestempelde en gevormde stijlcontacten eindigen draad van 10 AWG tot 22 AWG (6,0 – 0,35 mm2) en zijn verkrijgbaar in meerdere maten voor een breed assortiment draadisolatie. Het specifieke contact wordt bepaald door de buitendiameter van draadisolatie en leidergrootte.

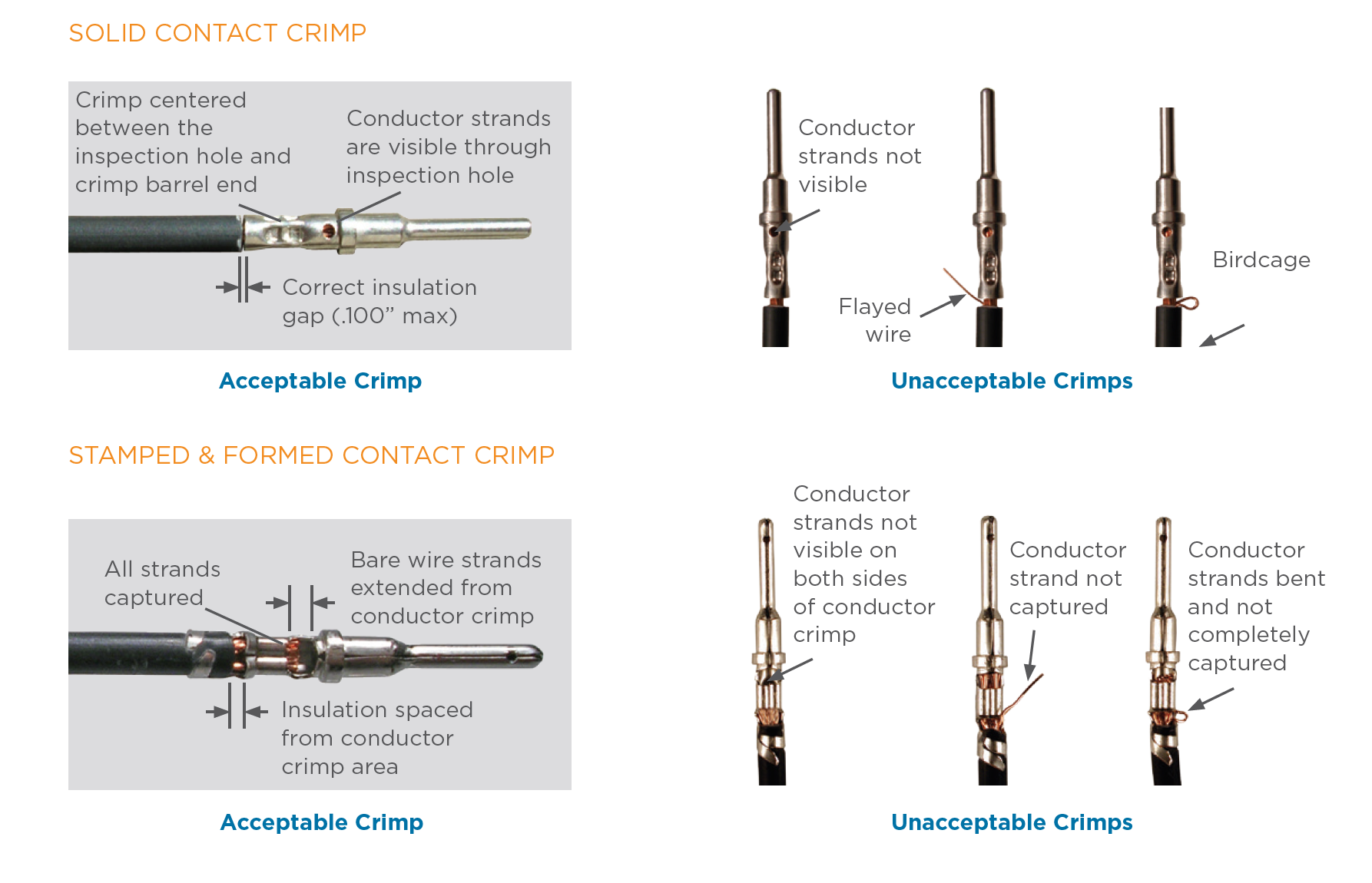

Aansluitwijze van de Deutsch krimpcontacten
Krimptangen zorgen voor lagere totale installatie- en onderhoudskosten. Controles zijn echter vereist om te helpen bevestigen dat de juiste krimpgereedschappen die zijn ontworpen voor het type en formaat contact worden gebruikt, de pin of stopcontact correct in het gereedschap is gestoken, de draadisolatie goed is gestript en de draad volledig is invoegt in het contact. Wanneer een krimp is voltooid, kan de juiste afsluiting visueel worden geïnspecteerd. De inspecteur moet controleren op:
• De verwijderde isolatie moet een geleiderlengte vrijgeven die verder gaat dan het inspectiegat in het contact en laat nog steeds de juiste lengte van geleider tussen het contact en de isolatie op de draad.
• Draadstrengen intact.
• Alle draadstrengen gaan de contactloop binnen.
• Draad tot de juiste diepte in het contact gestoken. Wanneer de juiste krimptool en het juiste proces worden gebruikt, resulteert dit in een goede afsluiting.
Productspecificatie contactpinnen
Solid contactpinnen voor mannelijke behuizingen
| Size | Pin | Wire Size AWG (mm2) | AWG formaat | Max. aantal amp(A) | Materiaal |
|---|---|---|---|---|---|
| 20 | 0460-202-2031 | 0.50 | 20AWG | 7.5 | Goud |
| 20 | 0460-202-20141 | 0.50 | 20AWG | 7.5 | Nikkel |
| 20 | 0460-010-2031 | 1.0-0.75 | 16-18AWG | 7.5 | Goud |
| 20 | 0460-010-20141 | 1.0-0.75 | 16-18AWG | 7.5 | Nikkel |
| 16 | 0460-202-1631 | 1.5-0.50 | 16-20AWG | 13 | Goud |
| 16 | 0460-202-16141 | 1.5-0.50 | 16-20AWG | 13 | Nikkel |
| 16 | 0460-215-1631 | 2.0 | 14AWG | 13 | Goud |
| 16 | 0460-215-16141 | 2.0 | 14AWG | 13 | Nikkel |
| 12 | 0460-204-1231 | 3.0-2.0 | 12-14AWG | 25 | Goud |
| 12 | 0460-204-12141 | 3.0-2.0 | 12-14AWG | 25 | Nikkel |
| 8 | 0460-204-0831 | 10.0-5.0 | 8-10AWG | 60 | Goud |
| 8 | 0460-204-08141 | 10.0-5.0 | 8-10AWG | 60 | Nikkel |
| 4 | 0460-204-0431 | 16.0-13.0 | 6AWG | 100 | Goud |
| 4 | 0460-204-0490 | 16.0-13.0 | 6AWG | 100 | Nikkel |
| 4 | 5960-203-04141 | 25.0-21.0 | 4AWG | 100 | Nikkel |
Solid contactpinnen voor vrouwelijke behuizingen
| Size | Socket | Wire Size AWG (mm2) | AWG formaat | Max. aantal amp(A) | Materiaal |
|---|---|---|---|---|---|
| 20 | 0462-201-2031 | 0.50 | 20AWG | 7.5 | Goud |
| 20 | 0462-201-20141 | 0.50 | 20AWG | 7.5 | Nikkel |
| 20 | 0462-005-2031 | 1.0-0.75 | 16-18AWG | 7.5 | Goud |
| 20 | 0462-005-20141 | 1.0-0.75 | 16-18AWG | 7.5 | Nikkel |
| 16 | 0462-201-1631 | 1.5-0.50 | 16-20AWG | 13 | Goud |
| 16 | 0462-201-16141 | 1.5-0.50 | 16-20AWG | 13 | Nikkel |
| 16 | 0462-209-1631 | 2.0 | 14AWG | 13 | Goud |
| 16 | 0462-209-16141 | 2.0 | 14AWG | 13 | Nikkel |
| 12 | 0462-203-1231 | 3.0-2.0 | 12-14AWG | 25 | Goud |
| 12 | 0462-203-12141 | 3.0-2.0 | 12-14AWG | 25 | Nikkel |
| 8 | 0462-203-0831 | 10.0-5.0 | 8-10AWG | 60 | Goud |
| 8 | 0462-203-08141 | 10.0-5.0 | 8-10AWG | 60 | Nikkel |
| 4 | 0462-203-0431 | 16.0-13.0 | 6AWG | 100 | Goud |
| 4 | 0462-203-0490 | 16.0-13.0 | 6AWG | 100 | Nikkel |
| 4 | 5962-203-04141 | 25.0-21.0 | 4AWG | 100 | Nikkel |
Gestempeld & gevormd contactpinnen voor mannelijke behuizingen
| Size | Pin | Wire Size AWG (mm2) | AWG formaat | Max. aantal amp(A) | Materiaal |
|---|---|---|---|---|---|
| 20 | 1060-20-0122 | 0.35-1.5 | 16-22AWG | 7.5 | Nikkl |
| 20 | 1060-20-0144 | 0.35-1.5 | 16-22AWG | 7.5 | Goud |
| 20 | 1060-20-0166 | 0.35-1.5 | 16-22AWG | 7.5 | Tin/Nikkel |
| 20 | 1060-20-0177 | 0.35-1.5 | 16-22AWG | 7.5 | Tin |
| 20 | 1060-20-0188 | 0.35-1.5 | 16-22AWG | 7.5 | Gedeeltelijk goud |
| 20 | 1060-20-0222 | 0.35-1.5 | 16-22AWG | 7.5 | Nikkel |
| 20 | 1060-20-0244 | 0.35-1.5 | 16-22AWG | 7.5 | Goud |
| 20 | 1060-20-0266 | 0.35-1.5 | 16-22AWG | 7.5 | Tin/Nikkel |
| 20 | 1060-20-0277 | 0.35-1.5 | 16-22AWG | 7.5 | Tin |
| 20 | 1060-20-0288 | 0.35-1.5 | 16-22AWG | 7.5 | Gedeeltelijk goud |
| 20 | 1060-20-0622 | 1.0-2.5 | 14-16AWG | 7.5 | Nikkel |
| 20 | 1060-20-0644 | 1.0-2.5 | 14-16AWG | 7.5 | Goud |
| 20 | 1060-20-0666 | 1.0-2.5 | 14-16AWG | 7.5 | Tin/Nikkel |
| 20 | 1060-20-0677 | 1.0-2.5 | 14-16AWG | 7.5 | Tin |
| 20 | 1060-20-0688 | 1.0-2.5 | 14-16AWG | 7.5 | Gedeeltelijk goud |
| 16 | 1060-14-0122 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1060-14-0144 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1060-14-0166 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1060-14-0177 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1060-14-0188 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-14-1022 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1060-14-1044 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1060-14-1066 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1060-14-1077 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1060-14-1088 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-16-0122 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1060-16-0144 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1060-16-0166 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1060-16-0177 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1060-16-0188 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-16-0622 | 0.50-1.0 | 16-20AWG | 13 | Nikkel |
| 16 | 1060-16-0644 | 0.50-1.0 | 16-20AWG | 13 | Goud |
| 16 | 1060-16-0666 | 0.50-1.0 | 16-20AWG | 13 | Tin/Nikkel |
| 16 | 1060-16-0677 | 0.50-1.0 | 16-20AWG | 13 | Tin |
| 16 | 1060-16-0688 | 0.50-1.0 | 16-20AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-16-0922 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1060-16-0944 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1060-16-0966 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1060-16-0977 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1060-16-0988 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1060-16-1222 | 1.0-2.5 | 12-16AWG | 13 | Nikkel |
| 16 | 1060-16-1244 | 1.0-2.5 | 12-16AWG | 13 | Goud |
| 16 | 1060-16-1266 | 1.0-2.5 | 12-16AWG | 13 | Tin/Nikkel |
| 16 | 1060-16-1277 | 1.0-2.5 | 12-16AWG | 13 | Tin |
| 16 | 1060-16-1288 | 1.0-2.5 | 12-16AWG | 13 | Gedeeltelijk goud |
Gestempeld & gevormd contactpinnen voor vrouwelijke behuizingen
| Size | Socket | Wire Size AWG (mm2) | AWG formaat | Max. aantal amp(A) | Materiaal |
|---|---|---|---|---|---|
| 20 | 1062-20-0122 | 0.35-1.5 | 16-22AWG | 7.5 | Nikkel |
| 20 | 1062-20-0144 | 0.35-1.5 | 16-22AWG | 7.5 | Goud |
| 20 | 1062-20-0166 | 0.35-1.5 | 16-22AWG | 7.5 | Tin/Nikkel |
| 20 | 1062-20-0177 | 0.35-1.5 | 16-22AWG | 7.5 | Tin |
| 20 | 1062-20-0188 | 0.35-1.5 | 16-22AWG | 7.5 | Gedeeltelijk goud |
| 20 | 1062-20-0222 | 0.35-1.5 | 16-22AWG | 7.5 | Nikkel |
| 20 | 1062-20-0244 | 0.35-1.5 | 16-22AWG | 7.5 | Goud |
| 20 | 1062-20-0266 | 0.35-1.5 | 16-22AWG | 7.5 | Tin/Nikkel |
| 20 | 1062-20-0277 | 0.35-1.5 | 16-22AWG | 7.5 | Tin |
| 20 | 1062-20-0288 | 0.35-1.5 | 16-22AWG | 7.5 | Gedeeltelijk goud |
| 20 | 1062-20-0622 | 1.0-2.5 | 14-16AWG | 7.5 | Nikkel |
| 20 | 1062-20-0644 | 1.0-2.5 | 14-16AWG | 7.5 | Goud |
| 20 | 1062-20-0666 | 1.0-2.5 | 14-16AWG | 7.5 | Tin/Nikkel |
| 20 | 1062-20-0677 | 1.0-2.5 | 14-16AWG | 7.5 | Tin |
| 20 | 1062-20-0688 | 1.0-2.5 | 14-16AWG | 7.5 | Gedeeltelijk goud |
| 16 | 1062-14-0122 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1062-14-0144 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1062-14-0166 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1062-14-0177 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1062-14-0188 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1062-14-1022 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1062-14-1044 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1062-14-1066 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1062-14-1077 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1062-14-1088 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1062-16-0122 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1062-16-0144 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1062-16-0166 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1062-16-0177 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1062-16-0188 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1062-16-0622 | 0.50-1.0 | 16-20AWG | 13 | Nikkel |
| 16 | 1062-16-0644 | 0.50-1.0 | 16-20AWG | 13 | Goud |
| 16 | 1062-16-0666 | 0.50-1.0 | 16-20AWG | 13 | Tin/Nikkel |
| 16 | 1062-16-0677 | 0.50-1.0 | 16-20AWG | 13 | Tin |
| 16 | 1062-16-0688 | 0.50-1.0 | 16-20AWG | 13 | Gedeeltelijk goud |
| 16 | 1062-16-0922 | 0.75-2.0 | 14-18AWG | 13 | Nikkel |
| 16 | 1062-16-0944 | 0.75-2.0 | 14-18AWG | 13 | Goud |
| 16 | 1062-16-0966 | 0.75-2.0 | 14-18AWG | 13 | Tin/Nikkel |
| 16 | 1062-16-0977 | 0.75-2.0 | 14-18AWG | 13 | Tin |
| 16 | 1062-16-0988 | 0.75-2.0 | 14-18AWG | 13 | Gedeeltelijk goud |
| 16 | 1062-16-1222 | 1.0-2.5 | 12-16AWG | 13 | Nikkel |
| 16 | 1062-16-1244 | 1.0-2.5 | 12-16AWG | 13 | Goud |
| 16 | 1062-16-1266 | 1.0-2.5 | 12-16AWG | 13 | Tin/Nikkel |
| 16 | 1062-16-1277 | 1.0-2.5 | 12-16AWG | 13 | Tin |
| 16 | 1062-16-1288 | 1.0-2.5 | 12-16AWG | 13 | Gedeeltelijk goud |
