VG95218 Part 23 Type F

VG95218 T023 Type F kabel is een hoogwaardige, getwiste kabel die is ontwikkeld voor toepassingen waar elektromagnetische interferentie (EMI) en mechanische bescherming cruciaal zijn. Deze volledig goedgekeurde kabel voldoet aan de VG 95218-specificaties en combineert uitstekende elektrische eigenschappen met robuuste mechanische bescherming. Deze kabel bestaat uit twee, drie, vier, vijf of zes VG95218T020A-elementen, die getwist zijn en omhuld met een geoptimaliseerde afscherming van vertind koper. Elk element heeft een dual-wall constructie, waarbij radiation crosslinked Polyalkene wordt gebruikt voor de primaire isolatie en radiation crosslinked polyvinylideenfluoride (PVDF) voor buitenmantel. Dit ontwerp biedt uitstekende bescherming tegen zowel elektrische als mechanische invloeden. De mantel is gemaakt van PVDF, wat zorgt voor extra robuustheid en bescherming tegen omgevingsinvloeden.

Daarnaast is de kabel volledig compatibel met het Raychem System 25, een geavanceerd kabelboomassemblagesysteem dat is ontworpen voor dieselbestendigheid in omgevingen met temperatuurschommelingen van -75°C tot +150°C. Dit systeem zorgt voor extra bescherming en betrouwbaarheid, waardoor de VG 95218 kabel een uitstekende keuze is voor robuuste toepassingen.

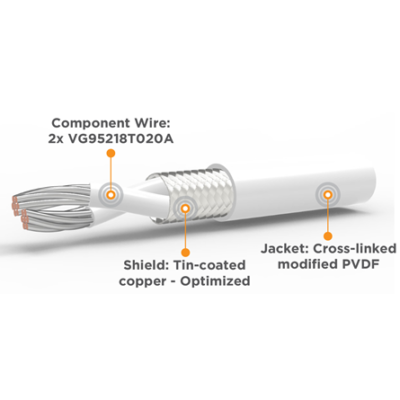

VG 95218 Part 23 Type F TE Connectivity Raychem Idetrading.com
Datasheet
Brochure
Contact

Kenmerken VG95218 Part 23 Type F

  • Constructie: Dubbele wandconstructie
  • Geleider: Gestrande vertinde koperen geleider
  • Isolatie: Polyalkene (Primaire isolatie), PVDF (buitenmantel)
  • Afschermingsmateriaal/-type: Vertind koper / Geoptimaliseerde gevlochten afscherming
  • Temperatuurbereik: -40°C tot +150°C
  • Spanningsclassificatie: 600V AC / 900V DC

VG 95218 T023 F – Meeraderige Geïsoleerde Draad, Afschermde Getwiste Paarkabel

Artikelnummer Wire Size VG code Component wire Afscherming dikte Mantel dikte Max. weerstand
VG95218T023F010 0.25mm² 010 VG95218T020A016 0.13mm 0.20mm 87.70 @ 20°C
VG95218T023F001 0.40mm² 001 VG95218T020A001 0.13mm 0.20mm 54.20 @ 20°C
VG95218T023F002 0.60mm² 002 VG95218T020A003 0.13mm 0.20mm 34.20 @ 20°C
VG95218T023F011 1.00mm² 011 VG95218T020A005 0.13mm 0.23mm 21.40 @ 20°C
VG95218T023F013 1.20mm² 013 VG95218T020A006 0.13mm 0.23mm 16.70 @ 20°C
VG95218T023F003 2.50mm² 003 VG95218T020A008 0.13mm 0.23mm 8.37 @ 20°C
VG95218T023F018 3.00mm² 018 VG95218T020A017 0.13mm 0.23mm 6.96 @ 20°C

VG 95218 T023 F – Meeraderige Geïsoleerde Draad, Afschermde Getwiste Drievoudige Kabel

Artikelnummer Wire Size VG code Component wire Afscherming dikte Mantel dikte Max. weerstand
VG95218T023F006 0.25mm² 006 VG95218T020A016 0.13mm 0.20mm 87.70 @ 20°C
VG95218T023F004 0.40mm² 004 VG95218T020A001 0.13mm 0.20mm 54.20 @ 20°C
VG95218T023F005 0.60mm² 005 VG95218T020A003 0.13mm 0.20mm 34.20 @ 20°C
VG95218T023F014 1.00mm² 014 VG95218T020A005 0.13mm 0.23mm 21.40 @ 20°C
VG95218T023F015 1.20mm² 015 VG95218T020A006 0.13mm 0.23mm 16.70 @ 20°C

VG 95218 T023 F – Meeraderige Geïsoleerde Draad, Afschermde Getwiste Viervoudige Kabel

Artikelnummer Wire Size VG code Component wire Afscherming dikte Mantel dikte Max. weerstand
VG95218T023F009 0.25mm² 009 VG95218T020A016 0.13mm 0.20mm 87.70 @ 20°C
VG95218T023F007 0.40mm² 007 VG95218T020A001 0.13mm 0.20mm 54.20 @ 20°C
VG95218T023F008 0.60mm² 008 VG95218T020A003 0.13mm 0.23mm 34.20 @ 20°C
VG95218T023F012 1.00mm² 012 VG95218T020A005 0.13mm 0.23mm 21.40 @ 20°C
VG95218T023F016 1.20mm² 016 VG95218T020A006 0.13mm 0.23mm 16.70 @ 20°C

VG 95218 T023 F – Meeraderige Geïsoleerde Draad, Afschermde Getwiste Vijfvoudige Kabel

Artikelnummer Wire Size VG code Component wire Afscherming dikte Mantel dikte Max. weerstand
VG95218T023F020 1.20mm² 020 VG95218T020A006 0.13mm 0.23mm 16.70 @ 20°C

VG 95218 T023 F – Meeraderige Geïsoleerde Draad, Afschermde Getwiste Zesvoudige Kabel

Artikelnummer Wire Size VG code Component wire Afscherming dikte Mantel dikte Max. weerstand
VG95218T023F021 1.20mm² 020 VG95218T020A006 0.13mm 0.25mm 16.70 @ 20°C
