VG95218 Part 23 Type C

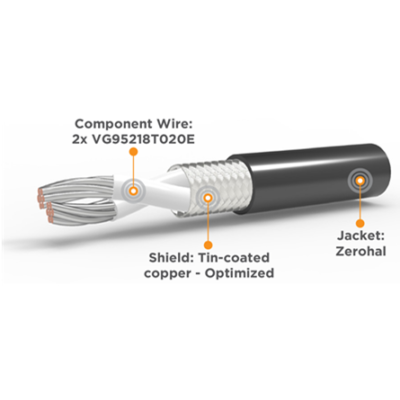

VG95218 T023 Type C kabel is een hoogwaardige, getwiste paar kabel die is ontworpen voor veeleisende omgevingen waar elektromagnetische interferentie (EMI) en veiligheid prioriteit hebben. Deze volledig goedgekeurde kabel voldoet aan de strikte VG 95218-specificaties en biedt een uitstekende combinatie van elektrische prestaties, flexibiliteit en bescherming. De kabel bestaat uit twee, drie, vier of zeven VG95218T020E-elementen die zijn getwist en omhuld met een geoptimaliseerde afscherming van vertind koper, wat zorgt voor maximale afschermingsefficiëntie tegen EMI. Elk element heeft een dual-wall isolatie die is geformuleerd met halogeenvrije polymeerblends, waardoor de kabel voldoet aan de strengste eisen voor toxiciteit, rookdichtheid, corrosiviteit en vlamvertraging. De buitenmantel is gemaakt van Zerohal-materiaal, dat extra mechanische en omgevingsbescherming biedt.

Bovendien is deze kabel compatibel met het Raychem System 100, een kabelboomassemblagesysteem dat voldoet aan de eisen voor een temperatuurbereik van -40°C tot +105°C. Dit systeem is halogeenvrij en biedt lage vuurgevaarlijke eigenschappen, waardoor het uitermate geschikt is voor toepassingen waar milieu- en brandveiligheid een prioriteit zijn.

VG 95218 Part 23 Type C TE Connectivity Raychem Idetrading.com
Datasheet
Brochure
Contact

Kenmerken VG95218 Part 23 Type C

  • Constructie: Dubbele wandconstructie
  • Geleider:Vertinde koperdraden, meeraderig
  • Isolatie: Halogeenvrij Polymeer
  • Temperatuurbereik: -55°C tot +105°C
  • Spanningsclassificatie: 600V AC / 900V DC

VG 95218 T023 C – Meeraderige Geïsoleerde Draad, Afgeschermde Getwiste kabel

Artikelnummer Wire Size VG code Component wire Afscherming dikte Mantel dikte Max. weerstand
VG95218T023C034 0.15mm² 34 VG95218T020E129 0.10mm 0.28mm 135.00 @ 20°C
VG95218T023C001 0.25mm² 01 VG95218T020E019 0.10mm 0.28mm 85.60 @ 20°C
VG95218T023C002 0.40mm² 02 VG95218T020E029 0.13mm 0.28mm 51.50 @ 20°C
VG95218T023C003 0.50mm² 03 VG95218T020E039 0.13mm 0.28mm 40.90 @ 20°C
VG95218T023C004 0.60mm² 04 VG95218T020E049 0.13mm 0.28mm 31.70 @ 20°C
VG95218T023C005 0.75mm² 05 VG95218T020E059 0.13mm 0.28mm 27.20 @ 20°C
VG95218T023C006 1.00mm² 06 VG95218T020E069 0.13mm 0.28mm 20.40 @ 20°C
VG95218T023C007 1.20mm² 07 VG95218T020E079 0.13mm 0.28mm 15.60 @ 20°C
VG95218T023C008 1.50mm² 08 VG95218T020E089 0.13mm 0.28mm 14.00 @ 20°C
VG95218T023C009 2.00mm² 09 VG95218T020E099 0.13mm 0.28mm 10.70 @ 20°C
VG95218T023C010 2.50mm² 10 VG95218T020E109 0.13mm 0.28mm 8.37 @ 20°C
VG95218T023C011 3.00mm² 11 VG95218T020E119 0.13mm 0.28mm 6.71 @ 20°C

VG 95218 T023 C – Meeraderige Geïsoleerde Draad, Afgeschermde Getwiste Drievoudige Kabel

Artikelnummer Wire Size VG code Component wire Afscherming dikte Mantel dikte Max. weerstand
VG95218T023C035 0.15mm² 35 VG95218T020E129 0.10mm 0.28mm 135.00 @ 20°C
VG95218T023C012 0.25mm² 12 VG95218T020E019 0.13mm 0.28mm 85.60 @ 20°C
VG95218T023C013 0.40mm² 13 VG95218T020E029 0.13mm 0.28mm 51.50 @ 20°C
VG95218T023C014 0.50mm² 14 VG95218T020E039 0.13mm 0.28mm 40.90 @ 20°C
VG95218T023C015 0.60mm² 15 VG95218T020E049 0.13mm 0.28mm 31.70 @ 20°C
VG95218T023C016 0.75mm² 16 VG95218T020E059 0.13mm 0.28mm 27.20 @ 20°C
VG95218T023C017 1.00mm² 17 VG95218T020E069 0.13mm 0.28mm 20.40 @ 20°C
VG95218T023C018 1.20mm² 18 VG95218T020E079 0.13mm 0.28mm 15.60 @ 20°C
VG95218T023C019 1.50mm² 19 VG95218T020E089 0.13mm 0.28mm 14.00 @ 20°C
VG95218T023C020 2.00mm² 20 VG95218T020E099 0.13mm 0.28mm 10.70 @ 20°C
VG95218T023C021 2.50mm² 21 VG95218T020E109 0.13mm 0.28mm 8.37 @ 20°C
VG95218T023C022 3.00mm² 22 VG95218T020E119 0.13mm 0.28mm 6.71 @ 20°C

VG 95218 T023 C – Meeraderige Geïsoleerde Draad, Afgeschermde Getwiste Viervoudige Kabel

Artikelnummer Wire Size VG code Component wire Afscherming dikte Mantel dikte Max. weerstand
VG95218T023C036 0.15mm² 36 VG95218T020E129 0.13mm 0.28mm 135.00 @ 20°C
VG95218T023C023 0.25mm² 23 VG95218T020E019 0.13mm 0.28mm 85.60 @ 20°C
VG95218T023C024 0.40mm² 24 VG95218T020E029 0.13mm 0.28mm 51.50 @ 20°C
VG95218T023C025 0.50mm² 25 VG95218T020E039 0.13mm 0.28mm 40.90 @ 20°C
VG95218T023C026 0.60mm² 26 VG95218T020E049 0.13mm 0.28mm 31.70 @ 20°C
VG95218T023C027 0.75mm² 27 VG95218T020E059 0.13mm 0.28mm 27.20 @ 20°C
VG95218T023C028 1.00mm² 28 VG95218T020E069 0.13mm 0.28mm 20.40 @ 20°C
VG95218T023C029 1.20mm² 29 VG95218T020E079 0.13mm 0.28mm 15.60 @ 20°C
VG95218T023C030 1.50mm² 30 VG95218T020E089 0.13mm 0.28mm 14.00 @ 20°C
VG95218T023C031 2.00mm² 31 VG95218T020E099 0.13mm 0.48mm 10.70 @ 20°C
VG95218T023C032 2.50mm² 32 VG95218T020E109 0.13mm 0.48mm 8.37 @ 20°C
VG95218T023C033 3.00mm² 33 VG95218T020E119 0.13mm 0.48mm 6.71 @ 20°C

VG 95218 T023 C – Meeraderige Geïsoleerde Draad, Afgeschermde  Getwiste Zevenvoudige Kabel

Artikelnummer Wire Size VG code Component wire  Afscherming dikte Mantel dikte Max. weerstand
VG95218T023C037 1.20mm² 037 VG95218T020E079 0.13mm 0.60mm 15.80 @ 20°C
